Todo lo que necesitas saber sobre LEDs (7 / 7 paso)

Paso 7: Prueba y circuito

IMAGEN:

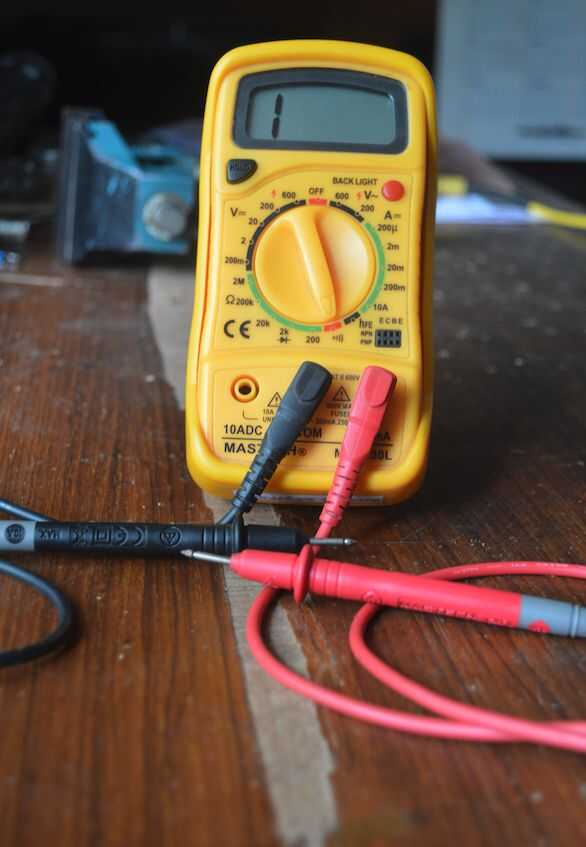

  1. Multímetro utilizado para probar el LED.

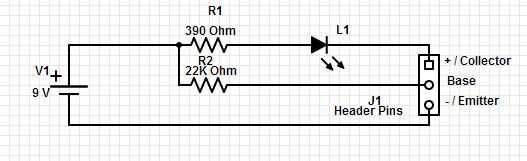

  2. Circuito simple con LED.

Prueba

Un clásico probador rápido de color, brillo y polaridad es simplemente una 3V moneda pila de litio (CR2032 por ejemplo). Sólo toque baja tensión LED esto brevemente por supuesto, o pueden recalentarse!

Algunos LED se puede probar en elOrden para comprobar si está funcionando correctamente con un multímetro y siguiendo los pasos:

  1. Establezca el selector del multímetro en la función 'Continiuity'.
  2. Ahora Conecte el Anode(+) del LED para la sonda de RED/Positive/(+) del multímetro y conectar el Cathode(-) del LED a la sonda de BLACK/Negative/(-) del multímetro.
  3. Si el LED está funcionando el multímetro comenzará a hacer un 'bip' sonoro. Y un valor se mostrará en la pantalla del multímetro. Además de esto el LED deberá encenderse.

* Probar un LED con la función de la continuidad de un multímetro generalmente no funciona porque la mayoría de Multímetros aplicarán sólo una baja tensión, a menos de 1V, para las pruebas de resistencia y continuidad. Si lo hace, lo multímetro no hará un pitido continuo; puede hacer un pitido corto. Muchos multímetros tienen un diodo prueba función, indicada por un símbolo de diodo, que se aplica hasta 2V a través del diodo. Este fiable le dirá que la polaridad de muchos LEDs pero no necesariamente azul y blanco LED con la alta tensión hacia adelante.

También puede probar el LED y cualquier otro componente con la ayuda de este circuito:-probador de componentes de Sensor electrónico

Circuito

Este es uno del más básico y versátil circuito usted puede encontrar que utiliza un LED en él. La razón es un gran circuito para empezar de con es que también puede comprobar el funcionamiento de otros componentes electrónicos o sensores electrónicos. Usted también puede ver un detallado tutorial que te ayudará a hacer este circuito: probador de componentes de Sensor electrónico
