Paso 3: Poste y tiro de un relé

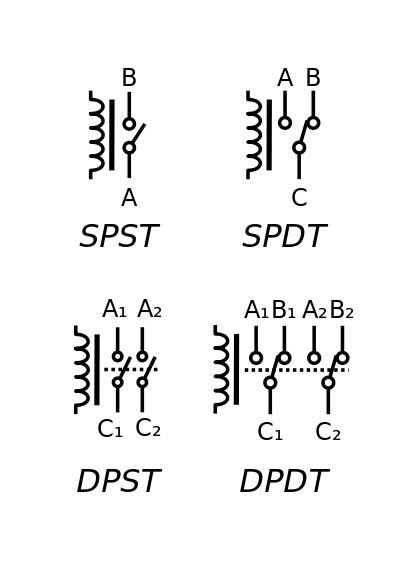

IMAGEN: 1. símbolos de relés del circuito. (C es la terminal común en tipos de SPDT, DPDT).
Relés son interruptores, la terminología aplicada a interruptores también se aplica a los relés; un relé cambia uno o más postes, cada uno de cuyos contactos pueden bethrown energizando la bobina de tres maneras:
Normalmente abierto (NO) contactos conectan el circuito cuando el relé es activado; el circuito se desconecta cuando el relé está inactivo. También se le llama contacto formulario o con a "hacer". No hay contactos también se pueden distinguir como «principios make» o NOEM, que significa que los contactos cerrar antes el botón o interruptor esté completamente encajado.
Contactos normalmente cerrados (NC) desconexión el circuito cuando el relé es activado; el circuito se conecta cuando el relé está inactivo. También se llama forma B contacto o contacto de "romper". Contactos NC también se pueden distinguir como "final break" o NCLB, lo que significa que los contactos permanecen cerrados hasta que el botón o interruptor es totalmente desactivado.
Change-over (CO), o doble tiro (DT), los contactos de controlan de dos circuitos: un contacto normalmente abierto y un contacto normalmente cerrado con una terminal común. Se llama también un contacto de forma C o "transferencia" de contacto ("romper antes de"). Si este tipo de contacto utiliza una funcionalidad de "hacer antes de las vacaciones", entonces se llama un contacto D forma.
Comúnmente se encuentran las siguientes denominaciones:
SPST – unipolar solo tiro. Éstos tienen dos terminales que pueden ser conectados o desconectados. Incluyendo dos para la bobina, tal Relais tiene cuatro terminales en total. Es ambiguo si el poste es normalmente abierto o normalmente cerrado. La terminología "SPNO" y "SPNC" se utiliza a veces para resolver la ambigüedad.
SPDT, un polo doble tiro. Un terminal común se conecta a cualquiera de los otros dos. Incluyendo dos para la bobina, tal Relais tiene cinco terminales en total.
DPST-doble poste solo tiro. Éstos tienen dos pares de terminales. Equivalente a dos SPST interruptores o relés accionados por una sola bobina. Incluyendo dos para la bobina, tal Relais tiene seis terminales en total. Los postes pueden ser de forma A forma B (o uno de cada uno).
DPDT, doble polo doble tiro. Éstos tienen dos filas de terminales de paso. Equivalente a dos SPDT interruptores o relés accionados por una sola bobina. Tal Relais tiene ocho terminales, incluyendo la bobina.
