Todo laboratorio de ATX otro la conversión de suministro de la energía banco de (2 / 6 paso)

Paso 2: Conecte los cables necesarias al conector.

Otra vez Si compraste un cable de extensión o el convertidor necesita al cortar el extremo opuesto.

Pines del conector ATX pueden encontrarse en:
http://xtronics.com/Reference/atx_pinout.htm
o
http://pinouts.ru/Power/atxpower_pinout.shtml

El pinout es un poco raro, creo que fue soñado por alguien que no estaba muy familiarizado con la electrónica. Pin 1 y 11 son en el mismo extremo. Ídem para los pines 10 y 20.

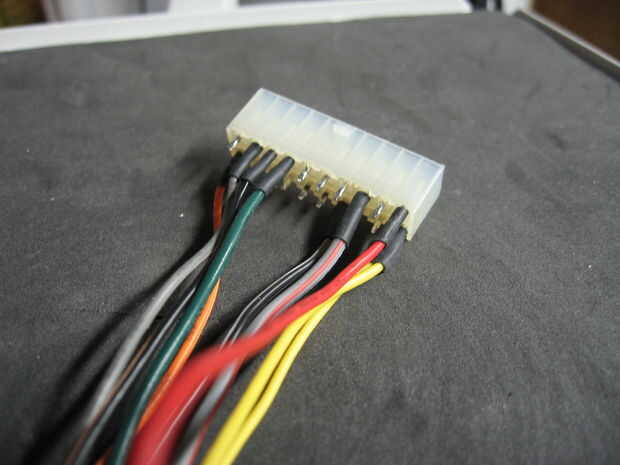

Lo que hice para evitar confusiones fue a enchufe el conector a la fuente de alimentación y observe el color de los cables. Entonces suelda los cables a los pines siguientes

Color estándar PIN mi uso de Color
1) naranja naranja + 3.3V
7) negro GND negro
10) amarillo amarillo + 12V (yo solderd dos cables a este pin)
12) azul sólido gris - 12V
13) negro GND negro
14) verde verde encendido
18) blanco gris/rojo - 5V
20) rojo + 5V

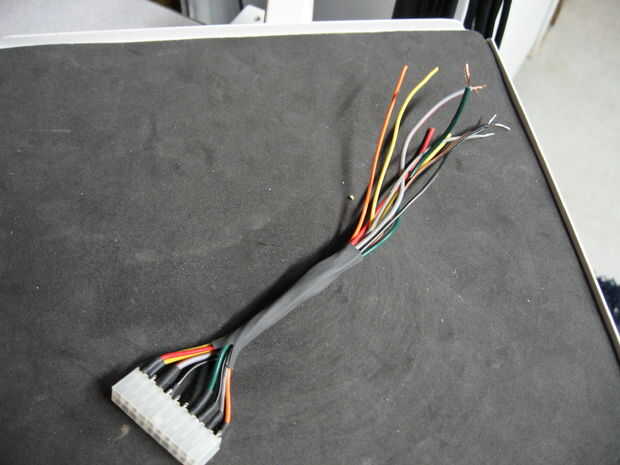

Para acabar con el conector que incluye los cables con algún calor tubería del encogimiento.
