Todo en un programador AVR (4 / 7 paso)

Paso 4: Poner juntos

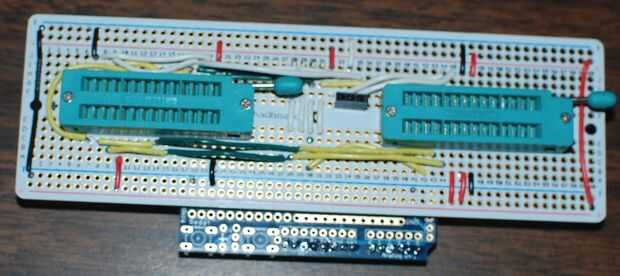

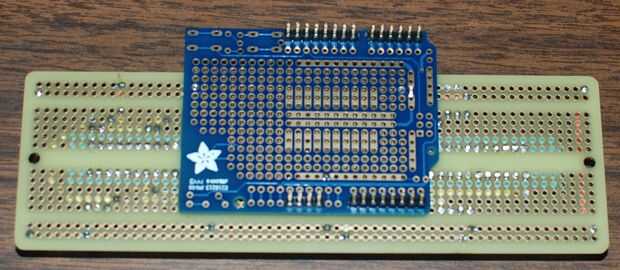

Coloque el tablero superior sobre el escudo, asegúrese que los pernos largos en el escudo están en agujeros J28 J31.

Suelde todas las siete conexiones entre el protector y el tablero superior.
