Todavía sin embargo otro marco de Fotos Digital (Linux) (6 / 9 paso)

Paso 6: Agregar conexiones

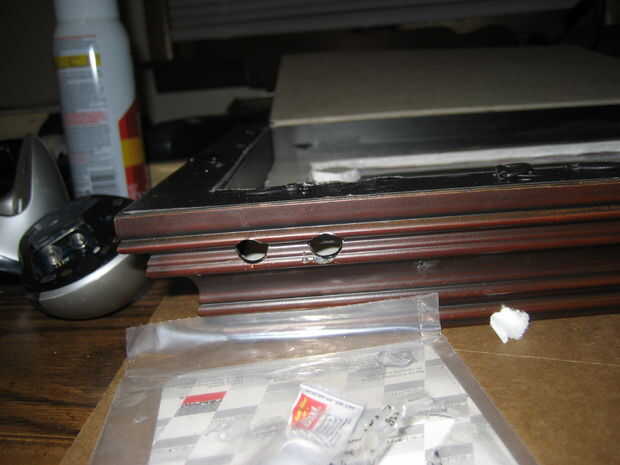

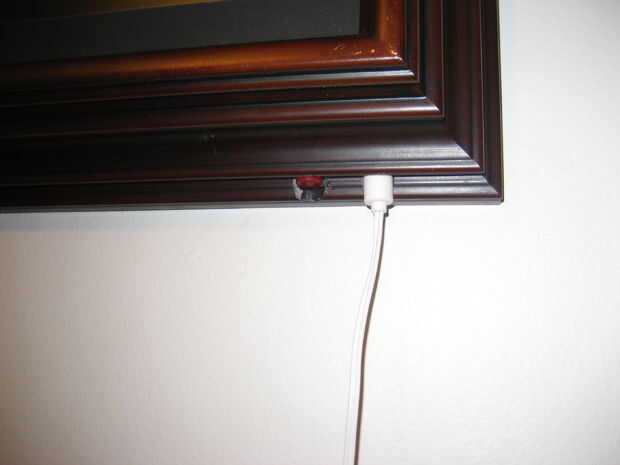

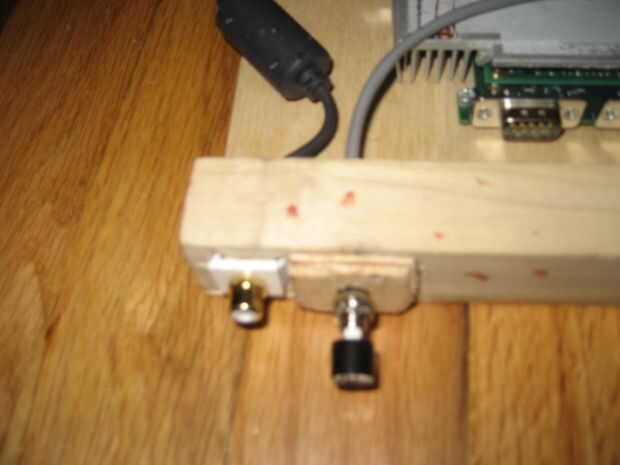

En la parte inferior izquierda se puede ver donde he añadido el enchufe para la energía y el interruptor. Estos eran un poco difíciles porque quería el conector de alimentación para ocultar tanto como sea posible mientras que todavía permite para que pueda ser enchufado y quitar fácilmente. El interruptor también tuvo que ser espacio perfectamente por lo que cuando la Junta estaba en su lugar quedaría la cantidad correcta del marco.

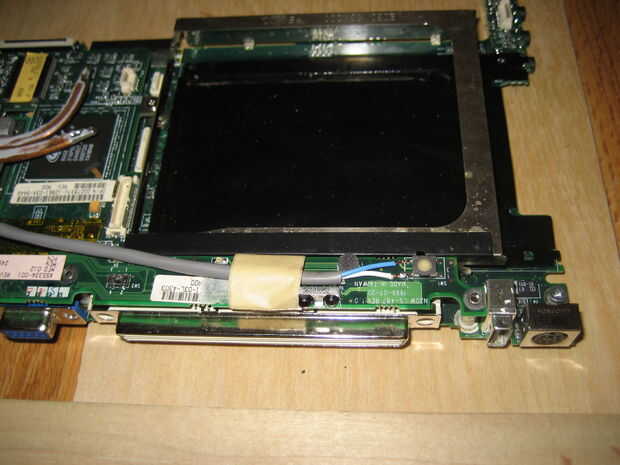

También tenía la intención de eliminar la Junta de la hija con las luces y puertos de infrarrojos que el interruptor está ubicado en becauase era más alto y luego todo lo demás. Me trace y soldar los cables directamente a la placa principal, esto habría requerido sin embargo tuve suficiente espacio (profundidad) para dejarlo como estaba y sólo tiene que conectar los cables de mi directamente en el interruptor viejo.

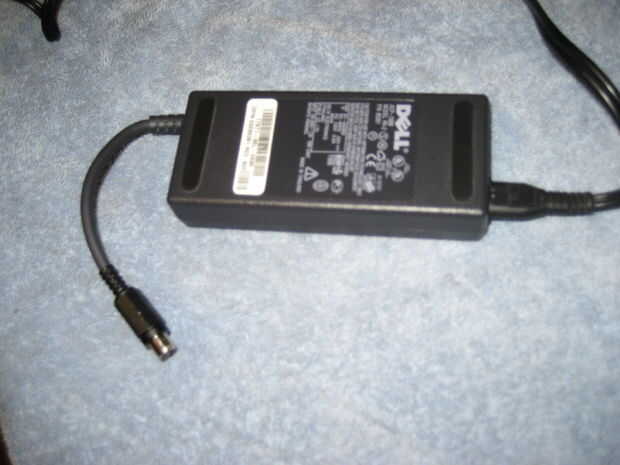

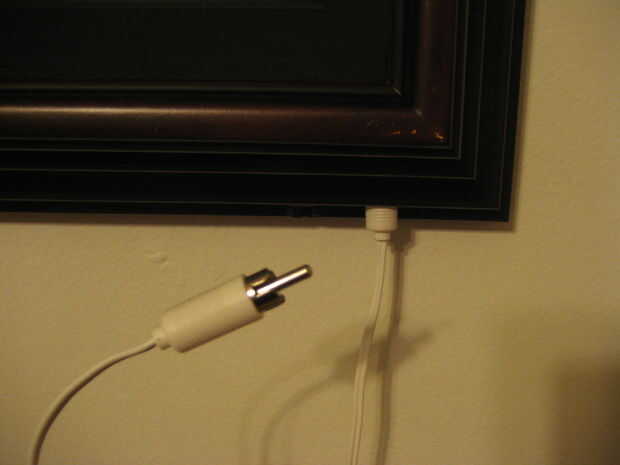

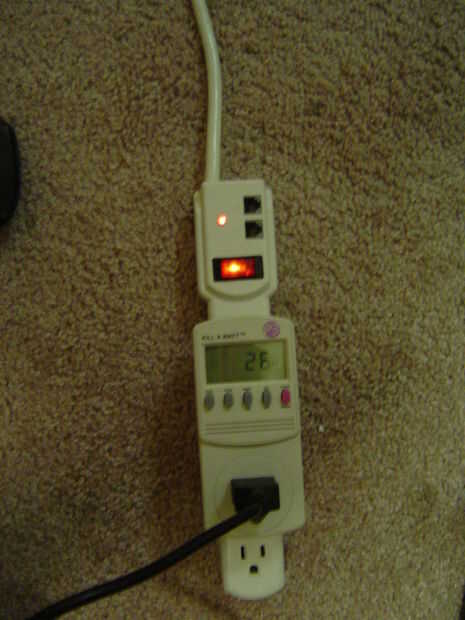

Puesto que el cable del ordenador portátil no era suficiente, quería un cable que pude cambiar por lo que podría coincidir con las paredes y no es tan abultado. Es por eso que utiliza un cable de audio RCA para entregar el poder a la unidad. Aunque no sé cuánta potencia puede manejar el cable, ya que la unidad sólo tira 26 vatios de arranque y 20 vatios mientras que no debería ser un problema.

Un lado interesante nota, compré un cable RCA de 24 pies bastante delgada para este proyecto y encontró que después de la conexión que mi uso de la energía subieron más de 4 vatios. Sabía añadir resistencia pero no esperaba tanto de una diferencia.
