Titulares de circuito Base magnética (5 / 5 paso)

Paso 5: Reflexiones finales

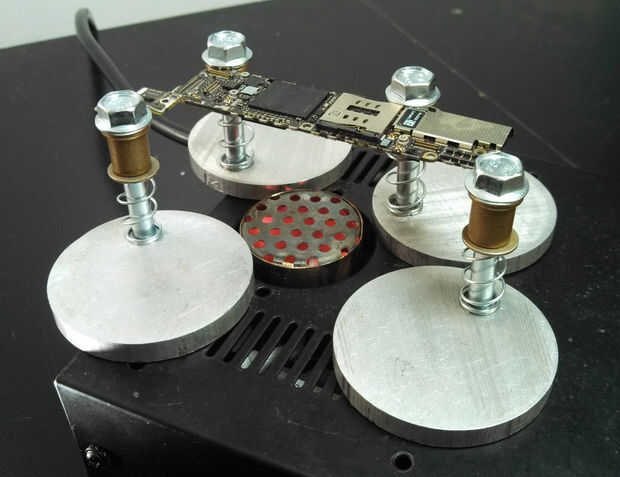

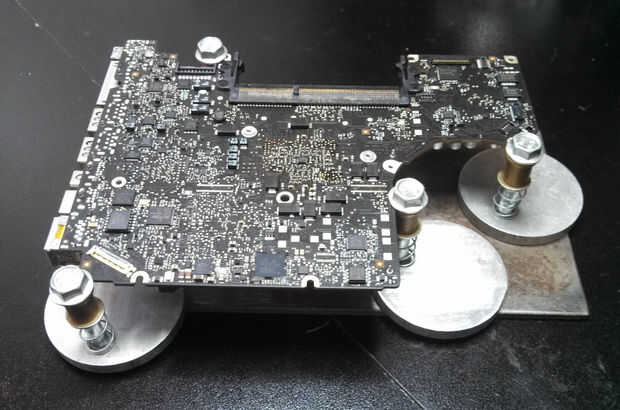

Las piezas usadas pueden ser sustituidas en base a la disponibilidad local. La longitud del perno puede ser tan corto o largo según sea necesario. Elegí la longitud 55mm porque tenía una buena distancia para mi precalentador del tablero. Mis primeros intentos de utilizan un perno hexagonal estándar sin la brida pero encontré que sin la brida, juntas se deslizan fuera el titular. La brida es el elemento clave para mantener la Junta enganchada.

Las arandelas no son necesariamente necesarias, pero ayudan a mantener la primavera alineada en el cojinete de brida.

Los discos de aluminio que utiliza fueron cortados localmente de una varilla de 2" de diámetro. Se puede utilizar el disco de diámetro más o menos grandes en función de sus necesidades. Prefiero una base más pequeña, pero el aluminio de diámetro 2" estaba libre de un miembro de la familia.

Puede ajustar la colocación del agujero en la base de aluminio. Me gusta tener el imán descentrado para ajuste/girando el soporte. Si su base de aluminio es suficientemente grande, podría centro el imán o el perno.
