Tira de NeoPixel slim DIY con chispa (8 / 9 paso)

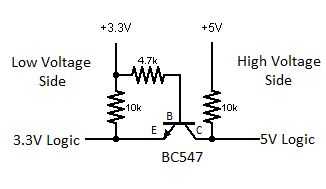

Paso 8: Añadir el convertidor de nivel de voltaje

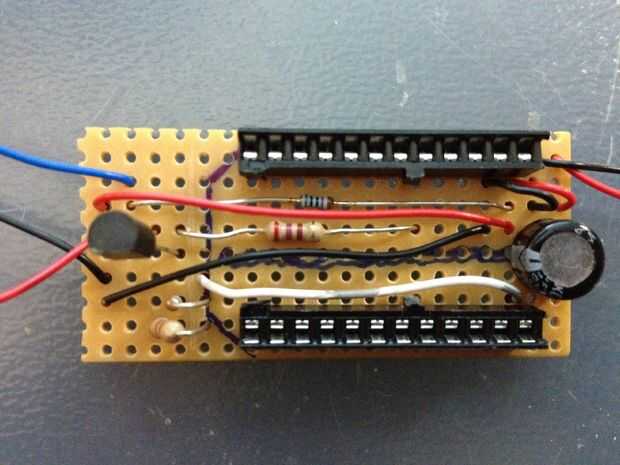

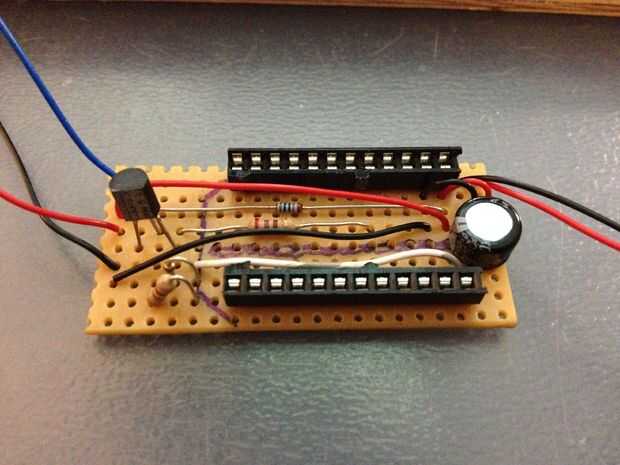

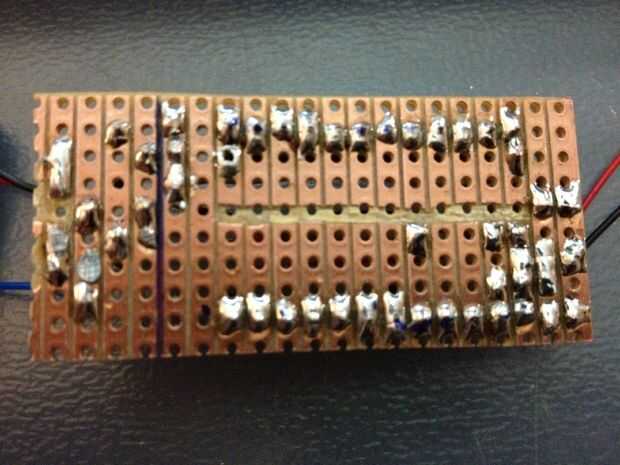

Primero la soldadura de las resistencias y los cables. Revise las conexiones, luego soldar el transistor.

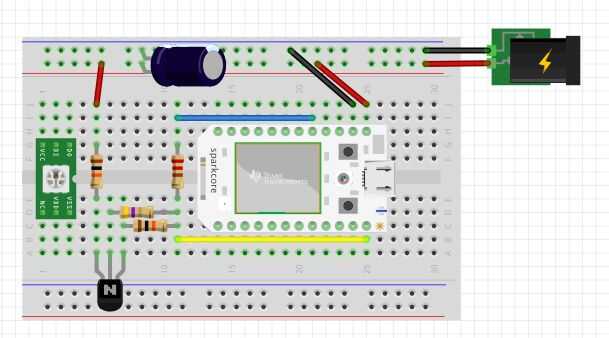

Te hace falta:

2 * 10 k ohmios

1 * 4,7 k ohmios

1 * 270 ohmios en el pasador de la A7 a base de chispa para la seguridad (no crítica, 100-300 ohm probablemente hará)

BC547 o equivalente. Usé el C33725 Transistor.

También he añadido un condensador electrolítico de 100uF del valor de la líneas de entrada, sólo para la buena medida.

No creo materia de tipo de transistor que esto es solamente lógica para señales. Apenas consigue un NPN transistor y conseguir colector, base y emisor en el orden correcto y deben ser buenos.
