Tina caliente portable (2 / 16 paso)

Paso 2: Maqueta

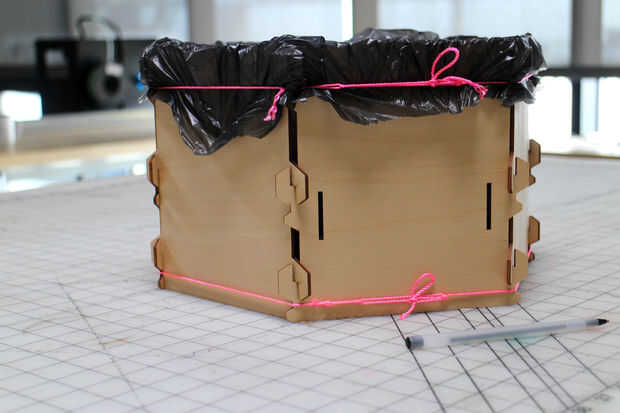

Cualquier momento que vas a construir algo grande y complejo, es absolutamente esencial para construir un modelo a escala primero. Encontré algunos contrachapado de 1/8" y arrojaron sobre el láser de corte para poner a prueba mi idea.

Para escalar un modelo, usted toma el grueso del material que usted diseñó el proyecto para (. 72" en este caso) y escale el dibujo de la línea de salida hacia abajo por el factor apropiado. Con una proporción de. 72" a. 125", terminé con sobre una maqueta de tamaño de 6,25%. Lo crucial aquí es para asegurarse de que el tamaño a la relación de espesor es exacto.

Este es un paso importante en este caso por 2 razones principales:

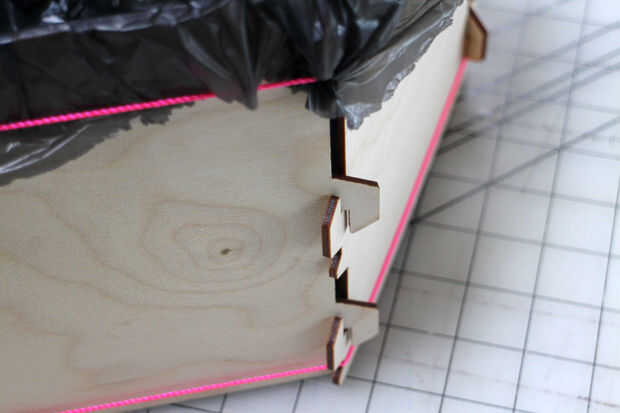

  1. Las juntas de ranura debe ser probado para un fácil montaje. Si la escala es correcta, usted verá rápidamente si su modelo tiene las dimensiones correctas y tolerancias.
  2. Necesitaba tener una idea de si la estructura soportaría la fuerza del agua. Hace ya un tiempo llevé física en la Universidad, pero tuve la impresión de que la mayor parte de la presión en el vector hacia abajo debido a la gravedad de la enorme cantidad de agua (500 galones, lo que significa más de 4, 000 LB). Sin duda, quería probar si había cualquier presión notable sobre los paneles.

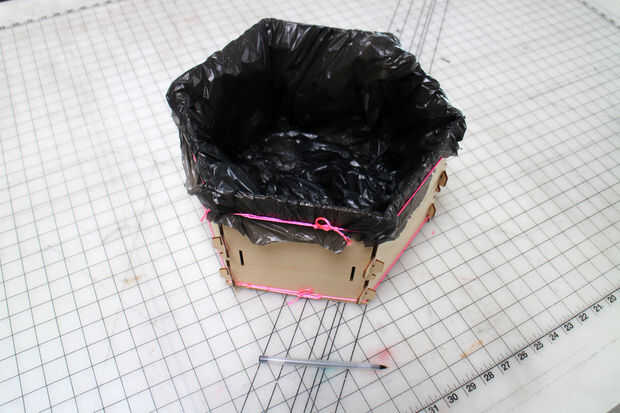

La prueba fue un éxito: las juntas de ranura para encajan perfectamente y el agua no parece forzar sensible en los paneles.

sé que esto no puede es una prueba exacta para estabilidad estructural real a escala completa. Para uno, escala de las fibras de madera en la madera contrachapada de 1/8" y 3/4" sigue siendo el mismo, probablemente haciendo la maqueta mucho menos rígida que la grande. No tengo ni idea si la presión del agua es directamente proporcional por volumen, cuál fue la relación entre una bolsa de basura y la membrana impermeable de nylon he utilizado a gran escala, lo que la relación de resistencia a la tracción entre cordeles y trinquete las correas eran, etc..

En cualquier caso, tengo una sensación intuitiva de cómo funcionaría con agua y sentía satisfecho a escala para arriba y darle una oportunidad.
