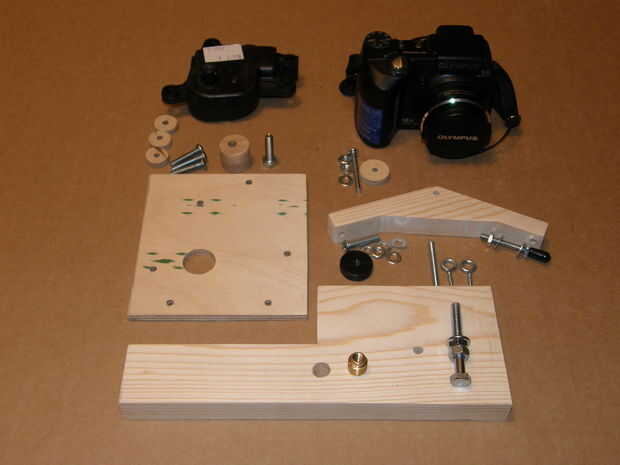

Paso 1: Materiales y herramientas
Trozo de madera de 1 x 4 18 pulgadas de largo
madera contrachapada de 1/4 de pulgada o igual 4.5 X 5 pulgadas
Madera contrachapada de 1/4 de pulgada de desecho para hacer separadores
Chatarra de roble grueso 3/4 realizar cámara de compensación
(1) 1/4 perno de montaje de cámara largo X 2 pulgadas
(1) montaje del perno 1/4 X 1 pulgadas giratoria cam
(2) tuercas hexagonales 1/4
(3) tornillo de máquina 10-32 1 pulgada de largo
(1) tornillo de máquina 10-32 1,5 pulgadas de largo
(1) 10-32 varilla roscada o cortar la cabeza de un tornillo de 2 pulgadas
(8) tuercas 10-32
(8) planas arandelas para tornillos de ajuste de 10-32
(1) 1/4-20 rosca el parte movible de cobre para permitir montaje en trípode
(2) tornillos para madera # 8 cerca de 1 pulgada de largo
(1) primavera luz
(2) tornillos de ojo pequeño para el montaje de resorte
(1) www.surpluscenter.com RPM 4 12 VDC motorreductor u otro motor de muy baja velocidad.
Número 5-1587
Desecho de plástico para hacer un disco redondo que roza con la rueda de leva
Cable para conectar a una batería
Soporte de la batería o enchufe para conectar a toma de corriente de auto 12v
Soldadura para hacer conexión al motor
Esto es más de lo que necesitas para las cámaras que utiliza. Ajustes serán necesarios para
cámaras más grandes o más pequeños. Tengo dos cámaras que funcionarán pero el dedo que
empuja el botón de la Cámara tendrán que ajustarse.
Herramientas necesarias
Taladro
Sierra de calar
Sierra para cortar ingletes es agradable pero todo esto se puede cortar con las sierras de mano correcta
Sierra para metales

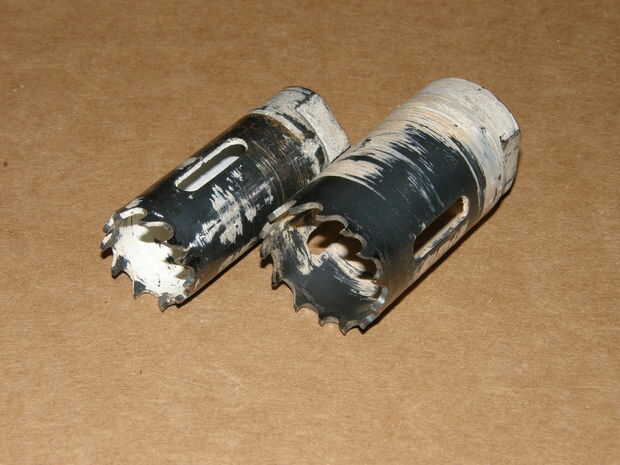

Agujero de sierras 1-1/8 y 7/8 pulgadas
abrazaderas
destornilladores
Taladro de columna facilita cortar a espaciadores pero se puede hacer con un taladro de mano
(Centro piloto taladro se quita para cortar las ruedas poco)
También puede utilizar una pila de arandelas para separadores.
Pedacitos de taladro
10-32 grifo y #21
Grifo de 1/4-20
soldadura de hierro
