Paso 2: circuito

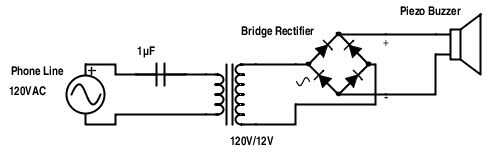

Es un circuito muy simple. Cuando se realiza una llamada, una señal de AC entre 60 y 120 voltios se impone sobre la fuente de lazo de DC. Cuando el partido contestador recoge el teléfono, actual procede de la fuente lazo y señales del llamada generador de engergize.
El condensador se coloca en serie con el bobinado primario del transformador para evitar que dibujo corriente directa y señal de que la línea está ocupada. Cuando se recibe una llamada la tensión bajó y rectificada para encender el zumbador.

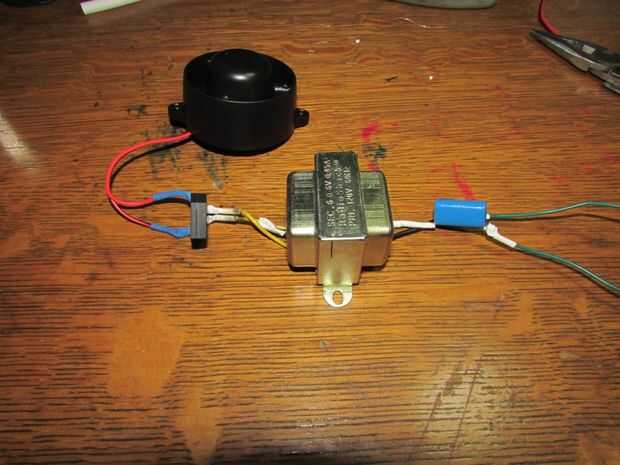

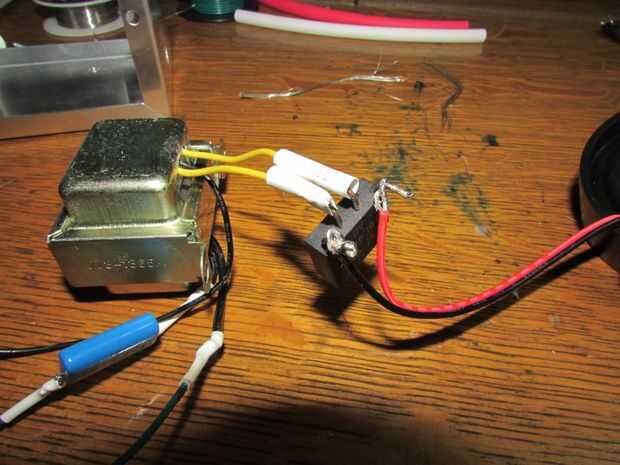

Si no utiliza una placa de circuito Asegúrese de que todas las conexiones están aisladas. Utilicé el tubo termo retráctil para esto.
