Paso 6: MINI Pro y el reloj

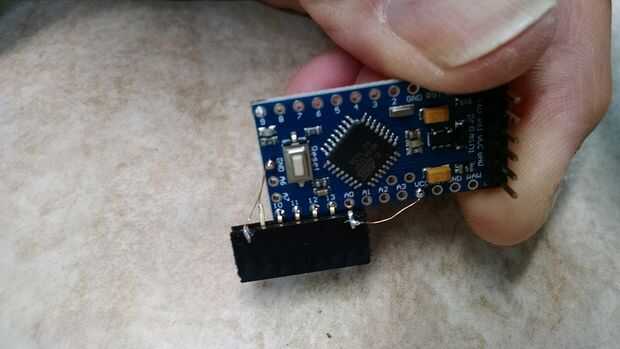

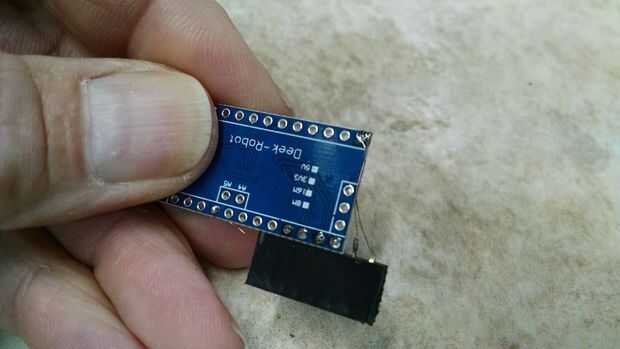

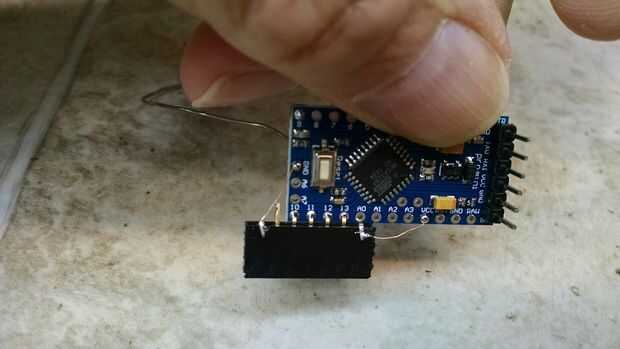

Utilizar un conector hembra de 7 polos. Esto se suelda en la
pines 10,11,12,13 del mini. Pasadores de extremo están doblados hacia arriba
y soldadas al suelo (lado izquierdo) y Vcc (lado derecho).
PIN 9 va junto a la tierra. Ver las fotos. Añadir tirón de 2 50 k
para resistencias a Vcc y los pines A2 A3. Agregar el reloj de la PC a
pines 6-7-8 y 5 para el sensor de IR (si se utiliza).

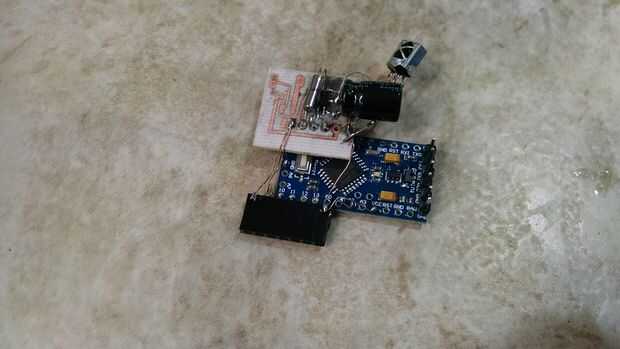

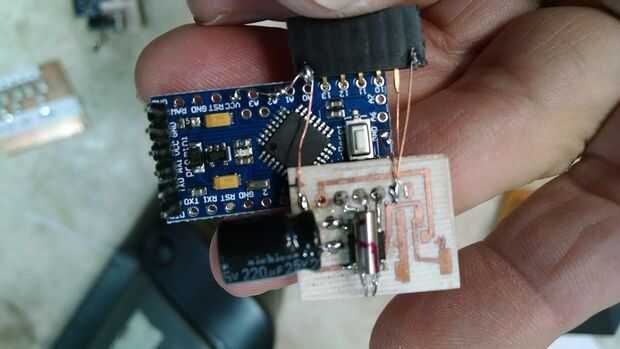

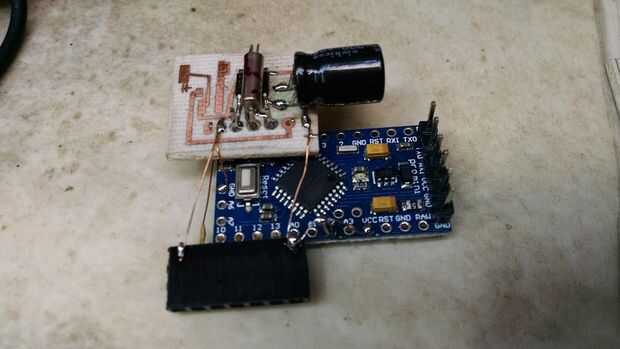

El reloj de la PC tiene otras pastillas, solo uso el ic
y el diseño de la tapa. Aislante (funcionamiento del corte de la hoja) en
reloj PC (mini 5) para el sensor de infrarrojos.
VCC y tierra para IR y el reloj. Después añadir el teclado
porque se pone en el camino, pero usted puede virar en ahora
para ajustar el reloj.
Termopar en el pin A3 a tierra.
He descargado el bosquejo en un mini. Incluso sin reloj,
teclado y sensor de temperatura que mostrará. Puedes
Use esto como una verificación rápida en la PC de la fila con el gato
solo para ver si estás en el camino correcto con el
proyecto. Usted debería ver esta pantalla (Scroll) y
antes de una lectura habrá un promedio de la temperatura
'--'.
Aquí está la pantalla...
1C::7C molinete FRI C 1 / 7C/20CC ** 1 ***... /F'--\
:: es AM: o PM:: twirl es segundos en movimiento (esto es un
movimiento de la pantalla y no una función de reloj)
entonces fecha dd/mm/aaaa
entonces por defecto de 1-7 stared mensajes
luego la temperatura
Si lo hizo construir el mini completo con reloj, sensores y
teclado, verá la misma hasta que el reloj
y escribir un mensaje. Gustaría editar un mensaje con todos
plazas para ver si funcionan todos los leds. Este es el menú, edición,
MSG1, cursor parpadeante, abajo de 16 pasos, entonces
con plaza en el cursor entra en unas 10 veces, luego
menú para guardar y salir.
Ayuda en el reloj:
Tuve algunos relojes que no comenzaría a correr.
Cargar los datos, pero no funciona. Resulta la
los cristales son muy exigentes. Debe usar una carga de 6 pf

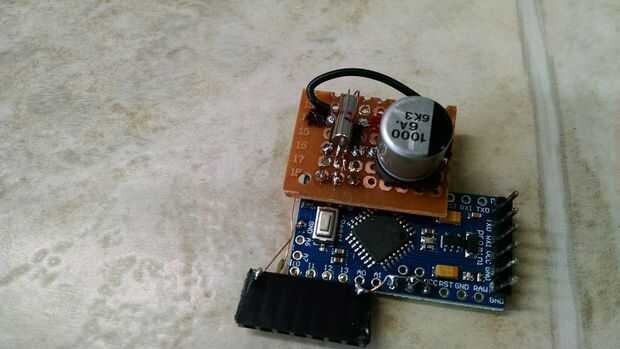

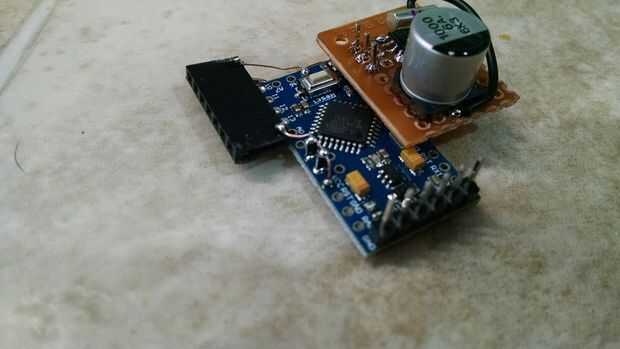

cristal. La tapa de la copia de seguridad se utiliza en vez de un
batería. Mantendrá cualquier tapa de tamaño de 300-500mfd
el reloj funcionando alrededor de 2-4 horas cuando la
electricidad está apagado.
Nota de la RTC: el DS1302 está disponible en un pc con
batería. Mi dibujo no funciona con una batería.
Wll quemar el rtc y mini. Retire el
batería e instale una tapa de 300 +. O modificar la
bosquejo por esconder / / carga código cerca de la línea 440.
