Paso 4: Cómo funciona

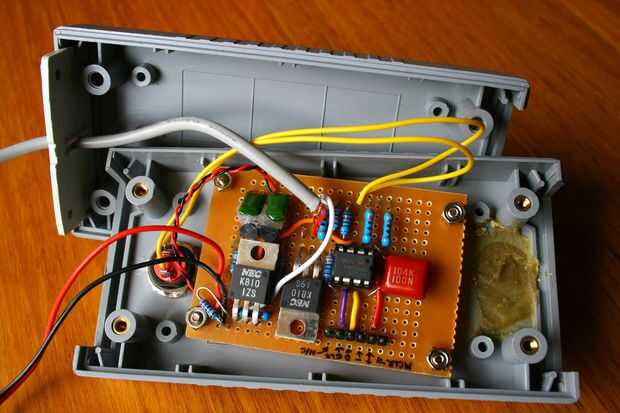

La salida del pin 2 del micro-controlador PIC (ver esquema) cambia un Transistor de efecto campo (FET) que conecta la punta de la clavija de audio de 2,5 mm al suelo para activar la función de obturador de la cámara.
Salida de medio-prensa
La salida del pin 7 conmutadores FET otro que conecta el anillo de la clavija de audio a tierra para activar la función de medio-prensa de obturador de la cámara.
El PIC ha sido programado para "medio-Presione" el botón del obturador para 100 ms, luego "Presione" el botón disparador para tomar la foto y luego esperar hasta que caduque el intervalo de configuró antes de repetir el proceso. De esta manera, la "media prensa" activará la cámara antes de cada disparo. Tenga en cuenta que 100 ms no es suficiente para realizar la función de enfoque automático, por lo que necesitará ajustar el objetivo a "Manual Focus" (es decir, cambiar la lente a la marca MF, no la marca de AF). Si tienes el lente en modo AF no se tomará fotografías.
Reacción de audio
El circuito utiliza un multivibrador astable (es decir, un oscilador) formado por Q1 y Q2 (ver esquema) y componentes para generar los tonos de respuesta audible a través de un altavoz piezoeléctrico (por ejemplo, Jaycar AB3440 ) asociados. Asegúrese de que utilizar un piezoeléctrico transductor o el altavoz , no un zumbador . Un zumbador hace un solo tono al aplicar una tensión; un transductor requiere un voltaje alterno y hace que cualquier tono que te gusta. El altavoz piezoeléctrico toma su señal de los colectores de Q1 y Q2 que se activa con un voltaje alterno. El PIC suministra energía a multivibrador via pin 3 para encender y apagar y también establece el tono (alto o bajo) mediante el pin 5 a cambiar un resistor en la red RC de control de la echada o "flotando" pin 5 (modo de tri-estado) para que efectivamente no está en el circuito.
Retroalimentación visual
Retroalimentación visual consta de D1/D2, que es en realidad un único paquete que contiene un rojo y un LED verde. La unidad se enciende en el modo "set", indicado por el LED que brilla intensamente rojo.
Ajustar el intervalo entre tomas
Seleccione el intervalo de Time-lapse (en segundos) pulsando el botón. La primera pulsación emite un sonido bajo, indicando cero. Siguientes Prensas emiten pitidos altos, que cuenta hasta llegar a la cifra siguiente que desea. Dígitos se escriben como escribirlas en papel, por lo que se ingresarían 120 segundos como 1, entonces 2 entonces 0. Para ingresar cada dígito todos que tienes que hacer es esperar a un segundo o más después de alcanzar el número deseado. Usted sabrá cuando un segundo tiene elapse cuando escuche un sonido de alta/baja (que es lo más cercano que pude conseguirlo a cantar "OK"). Si pasa el dígito, solo mantener presionando hasta que oiga el pitido baja indicando cero y empezar a contar desde 1 otra vez.
Modo de disparo
Una vez introducido el intervalo de Time-lapse, cambias a modo de "disparar" pulsando el botón durante un segundo o más hasta que escuche un sonido alto. El LED se apague pero brevemente a parpadear en verde cada vez que una toma. Disparos se inicia tan pronto como suelte el botón. Esto tiene un efecto secundario útil en eso si usted quiere iniciar su tiro en un momento determinado entonces simplemente mantener presionado el botón mientras mira su reloj. Le dará "timing" pitidos a intervalos de un segundo por lo que se puede liberar el botón para disparar en un instante particular.
El último intervalo de tiempo Time-lapse que es recordado a través de power-ups en la EEPROM a bordo. Para utilizar el intervalo preestablecido, sólo presione y mantenga presionado el botón después de la energía para arriba y "disparar" modo comienza con ese intervalo.
Suspender el modo de disparo
Para suspender el disparo, pulse el botón durante menos de un segundo. El LED brillará en rojo para indicar el modo de "set". Puede volver a disparar utilizando el intervalo existente pulsando el botón durante más de un segundo.
Duración de la batería
Como la unidad no es normalmente sonar o hacer un brillo LED, utiliza muy poco actual para las baterías deben durar bastante tiempo. No olvide desactivar la pantalla de LCD de la cámara para hacer la batería de la cámara pasado ya.
