Paso 1: partes

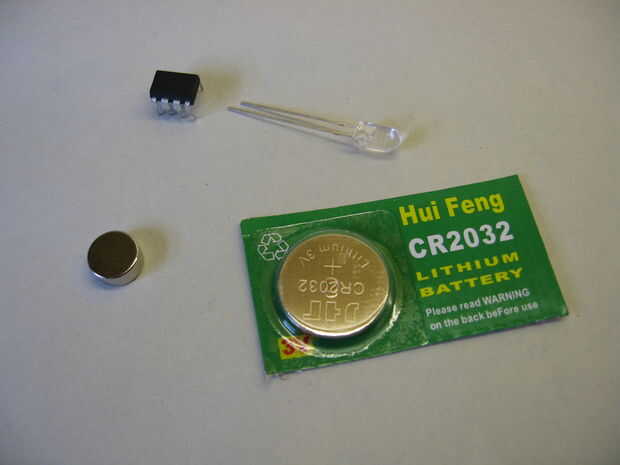

Un brillante azul, azul verde o blanco LED *
Una batería CR2032
Un microcontrolador AVR ATtiny25/45/85.
Opcionalmente, un imán de tierra rara.
También se necesitan estas herramientas:
Cautín y soldadura
Cortadores de alambre
Cinta
Si usted quiere hacer esto y no quiero molestar el chip de programación usted mismo, deje un mensaje y voy a ver si puedo organizar una fuente de patatas fritas previamente programados. Suponiendo que usted necesita programar el ATtiny necesitas:
Partes (a menos que tenga un escudo de programación para ATTinys):

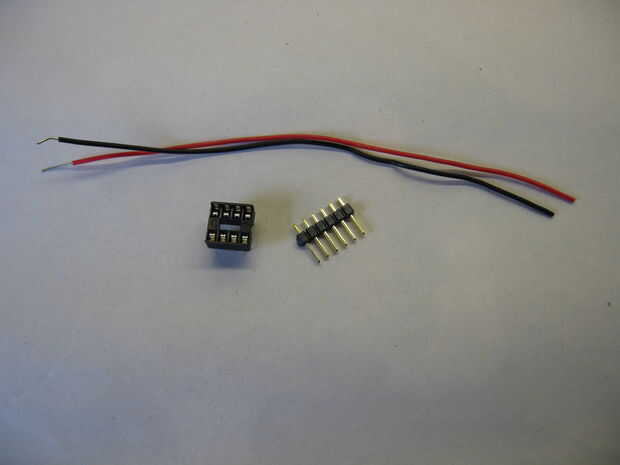

Un zócalo DIP8
0,1" 6-pin macho encabezado (o 4-pin si utiliza cables de puente abajo)
Cerca de 2 x 6 pulgadas de esencialmente cualquier alambre aislado o 1-2 puente conduce (idealmente de dos colores)
O (piezas alternativas):
Sin soldadura breadboard
Puente wres
Herramientas:
Un Arduino (un programador ISP funcionaría también)
PC con núcleos IDE de Arduino y Arduino Tiny (más sobre esto más adelante)
Pegamento caliente o epoxi recomendable
* Se podría utilizar un rojo, naranja, amarillo o verde amarillo LED pero tendría que usar una resistencia o correría el riesgo de un apagón en el controlador y conseguirá una vida muy corta. Esto agrega el 30% a la cuenta de partes pero casi nada para el precio. 300-500 ohms no es un mal lugar para empezar si vas a esta ruta. Tal vez un poco menos de color verde amarillo.
