Paso 2: Diseño de la rueda
Para el diseño de esta rueda de Cypher, que usando Sketchup 8 de Google en un equipo Windows 7.
Mi impresora 3D requiere. Archivos STL o. Archivos OBJ. SketchUp 8 no admite estos tipos de archivo. Sin embargo, existe un Plugin disponible que puede crear. Archivos STL.
Aquí hay enlaces a los paquetes de software que estoy utilizando aquí:
SketchUp: http://www.sketchup.com/
PlugIn de SketchUp a ficheros STL exportación: http://extensions.sketchup.com/en/content/sketchu...
Primero, abre Sketchup y seleccionar la plantilla para el diseño. Nuestra impresora Lee todo en milímetros (mm) medidas. Si diseñamos un objeto 2", la impresora lee como 2mm. Así que, tenemos que desarrollar todo en mm. En Sketchup, elegimos la plantilla "Producto diseño y carpintería – milímetros".
Por Descripción de Jefferson, queremos el cilindro terminado 2 pulgadas de diámetro y de 6 a 8 pulgadas de longitud. Por lo tanto, nuestro primer paso es dibujar un círculo de 2 pulgadas de diámetro. Para ayudarnos con la alineación de las letras, a dibujarlo con 26 lados para crear el alfabeto completo en un anillo.

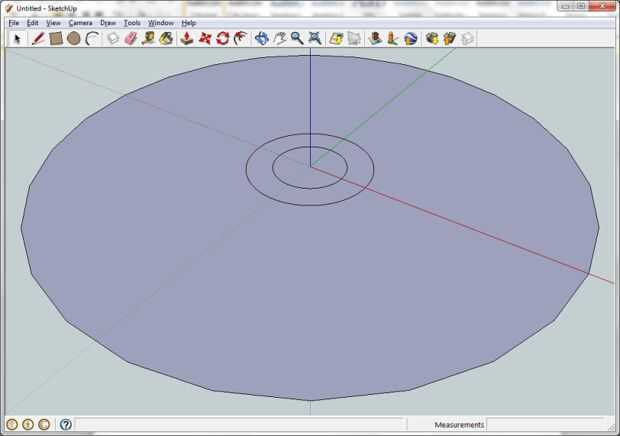

Para obtener un diámetro de 2", utilizamos la herramienta círculo. Haga clic en el origen, mueva el ratón a cierta distancia y haga clic en nuevo. Esto dibuja un círculo. Para establecer el radio del círculo, puede ahora sólo escribe en el radio deseado. En este caso, será tipo "25.4" y pulsa intro. (radio de 1 pulgadas * 25.4 mm/pulgadas) Para crear los 26 lados, escribe en "26s" y pulsa intro.
En lugar de taladrar un agujero de árbol a través de, llegamos al diseño del agujero del eje en nuestro. Para este diseño he decidido usar una varilla roscada de ¼" para el eje y use perillas en los extremos para apretar. Este diseño nos permitirá apretar las ruedas para evitar moverse mientras estamos buscando el mensaje. Para crear nuestro agujero, dibujamos un círculo de 3,5 mm de radio. Una varilla de 1/4 de pulgada en realidad tendría un radio de 3.18 mm, pero queremos que las ruedas que deslice fácilmente así que elegí un radio de 3.5 milímetros. No necesitamos este círculo de 26 caras, por lo que yo escriba en "100s" para hacerlo más parecido a un verdadero círculo.
Para evitar que las ruedas completamente frotando uno contra el otro, he decidido añadir una extensión de «centro» en un lado de la rueda para separar por 1mm de la rueda siguiente. Para crear esto, agrego un círculo con un radio de 6mm. No necesitamos escribir "100s" esta vez, Sketchup utilizará la última configuración utilizada.
Ahora queremos hacer el grueso de la rueda. Con la herramienta Push/Pull, seleccione la superficie de la rueda mayor y tire hacia arriba de cierta distancia. Tipo "6" y prensa. Esto crea un espesor de 6mm, o aproximadamente 1/6 pulgadas, según lo sugerido por Thomas Jefferson. A continuación, coge el anillo del eje con la herramienta Push/Pull y tire hacia arriba de 7mm. Se creará la extensión del eje 1mm más allá de la superficie del disco. En este punto, Sketchup todavía tiene una superficie en el centro de la rueda. Para quitar esto, simplemente haga clic en la superficie y presione suprimir.

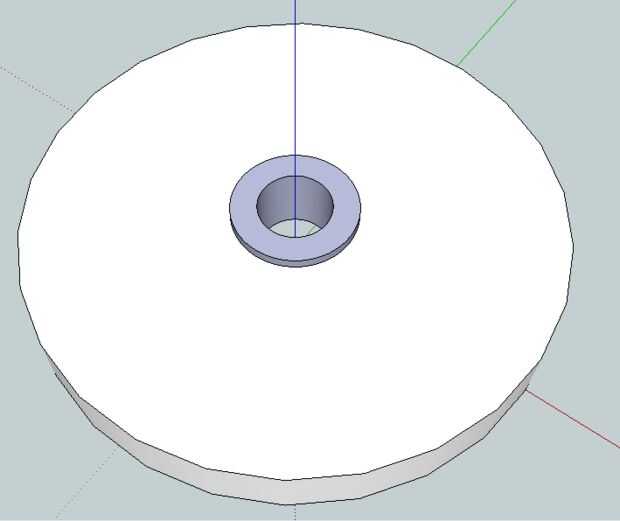

Ahora tenemos un disco básico. De hecho, si usted hizo el exterior anillo 100 caras en lugar de 26 caras, usted podría utilizar esto para la construcción de un coche de juguete.
En este punto, podríamos exportar este como STL e imprimirlo. Pero, no es visualmente muy atractiva. Por lo tanto, vamos a agregar alguna decoración.
