Paso 3: Marcar la tela
Decidí un robot en forma de cubo se ven muy bien para esto, y lo dio un rostro lindo anime-estilo para que coincida con. Para la tela que usé Gamuza artificial verde fluorescente, ya que es resistente y no se estira. Gamuza negra se utiliza para la cara, brazos y piernas. Pequeños trozos de tela de nylon Semiopaco se utilizan para los ojos, boca y manos de fotocélula para que luz pueda obtener a través de.
En total, utilicé unos 12 x 36" de gamuza verde, 12 x 12" de ante negro y menos de 6 x 4" de nylon blanco.
Por supuesto, usted puede usar lo que te gusta, pero sugiero usar a una tela que no se estira por el cuerpo!
Corte de gamuza verde:

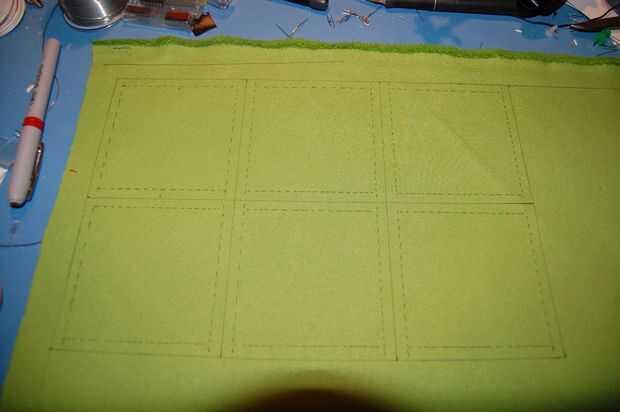

La cabeza es más grande que el cuerpo (se ve más linda así - Recuerde, esto es para una niña de dos años de edad) El PCB que diseñé es 3 x 3, así que para dar cabida a la junta con un poco de espacio para respirar, marcar 3.75x3.75 seis "cuadros en la tela. Esto le dará una 0,25" costura alrededor de todos los bordes y 1/8" espacio para la Junta en todos los lados.
Delimitar el área de la cara que se cortará en un cuadrado (2 x 2"). En tres cuadrados, encontrar el centro exacto para que pueden cortar los agujeros para el cuello y los potenciómetros. En uno cuadrado marca hacia fuera de los centros de los interruptores (esta es la parte superior de la cabeza). Dejar un cuadrado en blanco (esta es la parte de atrás de la cabeza). Cortar los cuadrados y apartarlas.

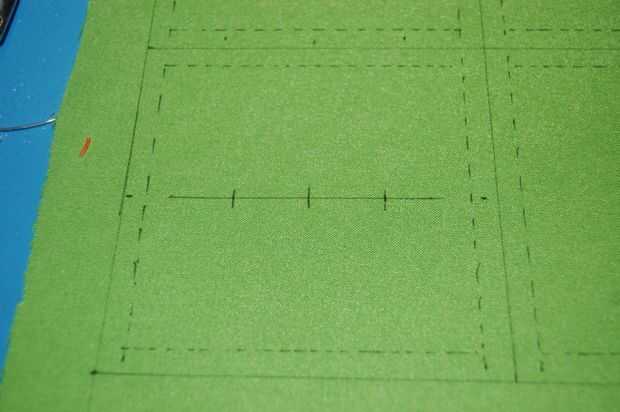

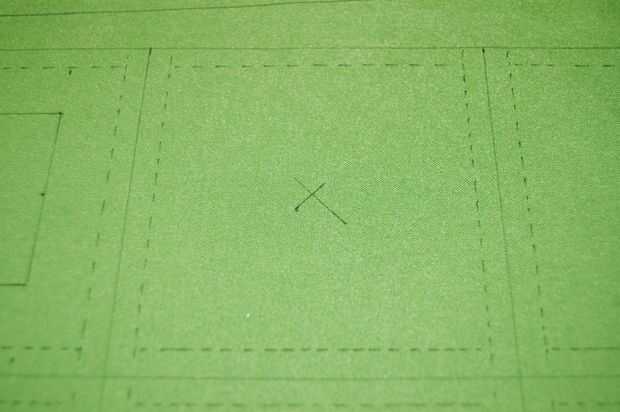

A continuación sacar las plazas para el cuerpo. El cuerpo es 2 x 2 x 2", así que dibujar 6 cuadrados que son 2.5x2.5". Esto le dará una 0,25" costura en todos lados. De dos plazas marca las posiciones de los brazos (centrado y 0,75" desde la parte superior). En una casilla marcar las posiciones de las piernas. En la Plaza de un encontrar el centro exacto, para montar el cuello. Dejar en blanco las dos últimas plazas. Estos recorte y puso a un lado, demasiado.

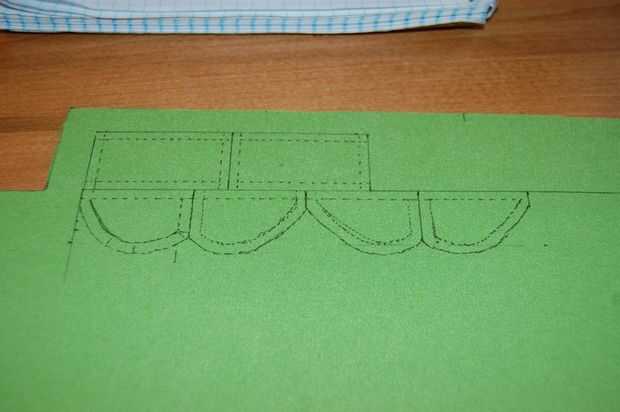

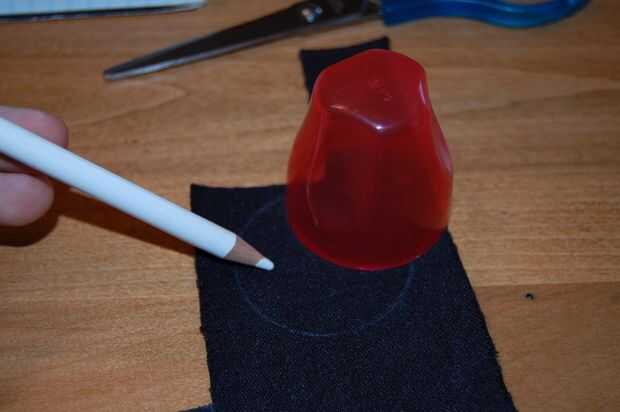

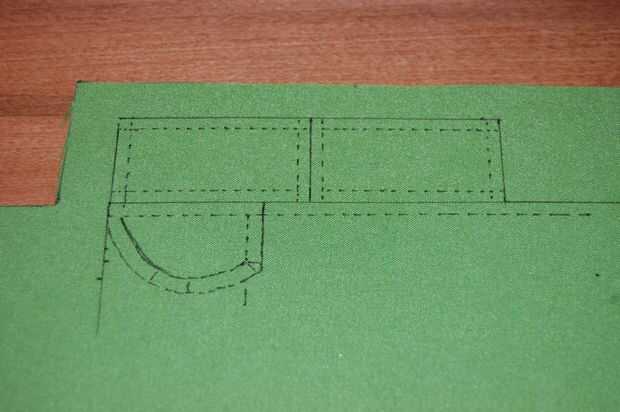

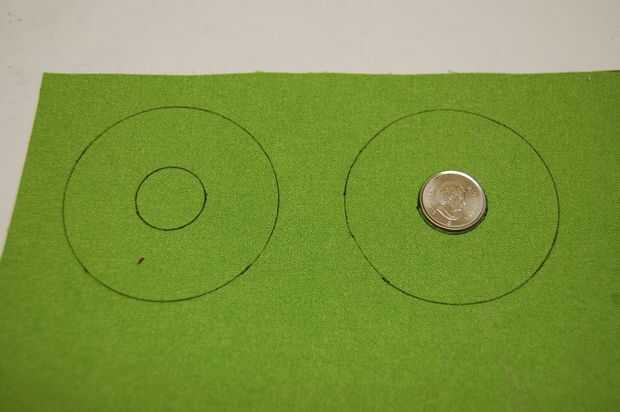

Finalmente, marcar las pautas de las manos y los pies y cortado así. Utilicé las tapas de varias botellas como plantillas.
Corte de gamuza negra:

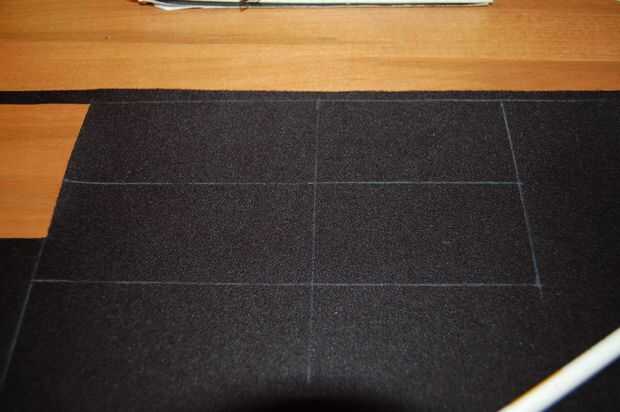

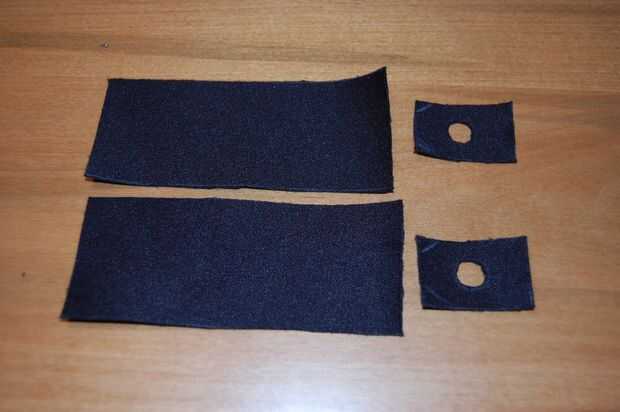

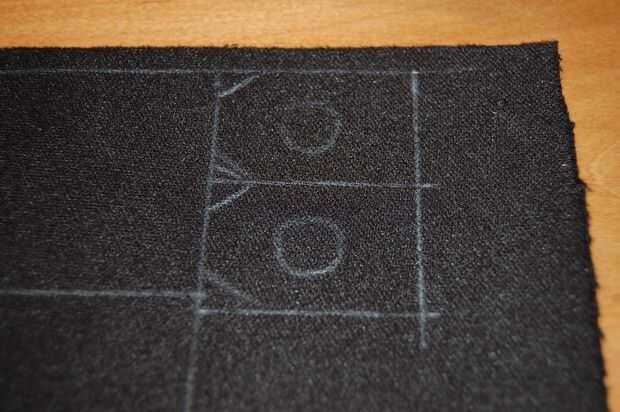

Marcar los patrones de brazos, manos, piernas y plantas de los pies. Recorto.

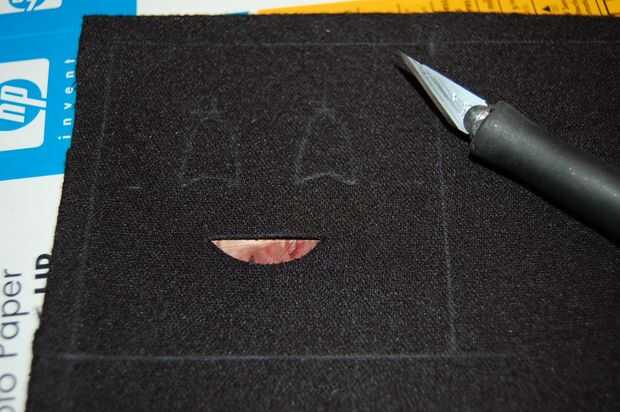

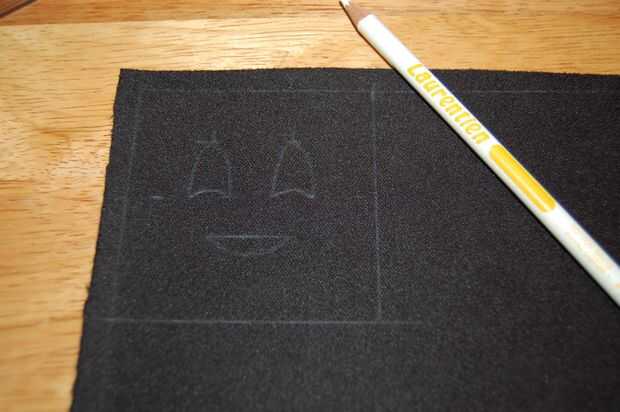

Marcar un cuadrado de 3 x 3" para el rostro y dibujar la cara en la parte posterior. No tienes que usar el mismo diseño como hicieron, pero recuerde que los diodos se colocan en el tablero que brillan a través de los ojos. Si diseñas una cara diferente puede que necesite colocar los LEDs diferentemente. Cortar la cara y dejar de lado.
Corte de nylon blanco:

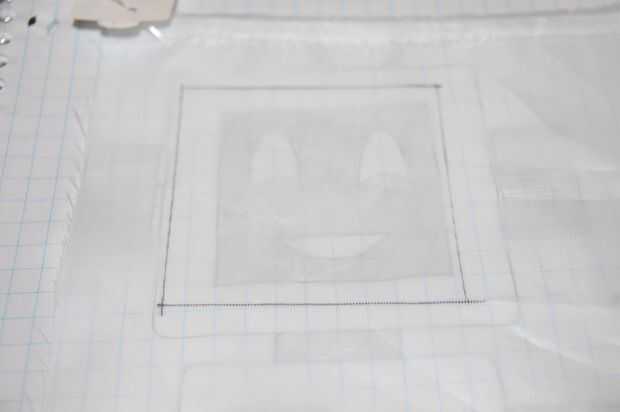

Esta tela es semi opaca, para que la luz de los LED puede brillar a través de, y para que la luz puede alcanzar las fotocélulas. Para la cara, cortar un cuadrado de 2 x 2" de nylon. Para las manos, cortar dos cuadrados de 1/2".
Lista de corte útil:
Gamuza verde:
6 piezas 3,75 "x 3,75" (cabeza)
6 piezas 2,5 "x 2,5" (cuerpo)

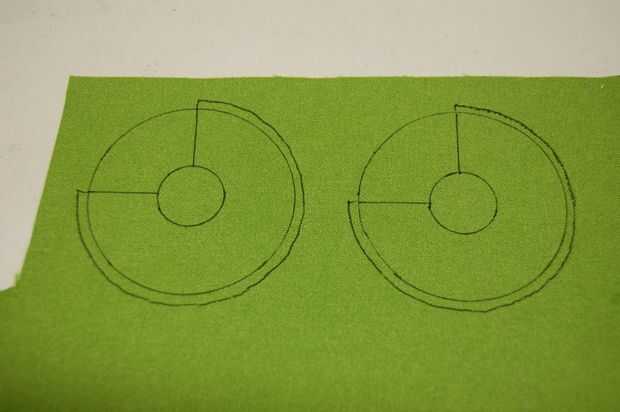

2 piezas 3/4 semicírculos, 0,66" diámetro, 1,66" (tapas de pies) de diámetro exterior interior
2 piezas 1,75 "x 1" ("tops" de la mano)
2 pares (4 piezas en total) de la mano "lados", 1.5 "largo por 1" de alto (según cuadro)
Ante negro:
1 pieza 3 "x 3" (con el corte de la cara)
2 piezas de 5 "x 1,87" (brazos)
2 piezas de 4 "x 1,87" (piernas)

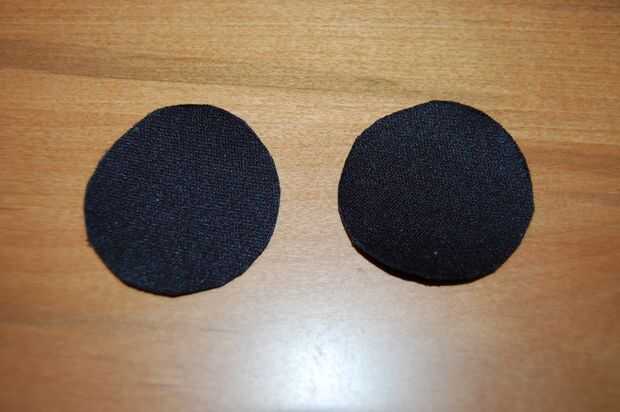

2 piezas de círculos de diámetro de 1.75"(plantas de pies)
Nylon blanco:
1 pieza de 2 "x 2" (rasgos faciales)
2 piezas 0,5 "x 0.5" (mano sensor cubiertas)
