Paso 1: Maqueta, análisis, diseño y modelo 3D

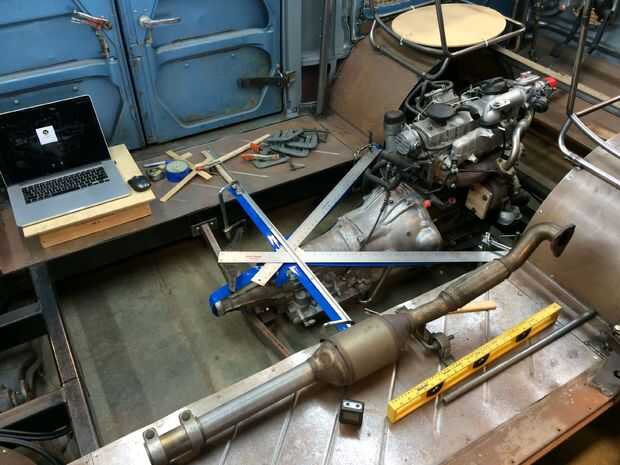

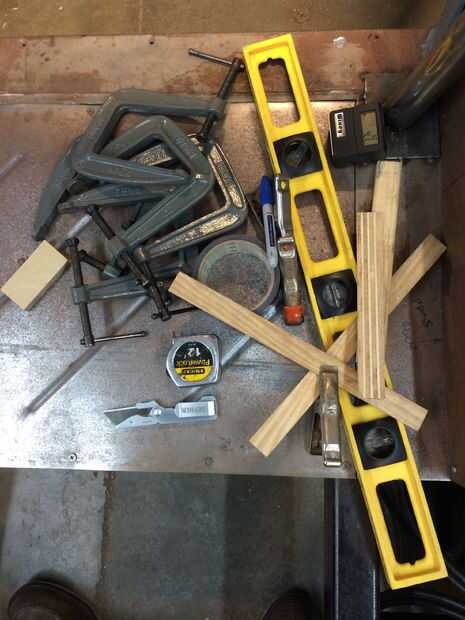

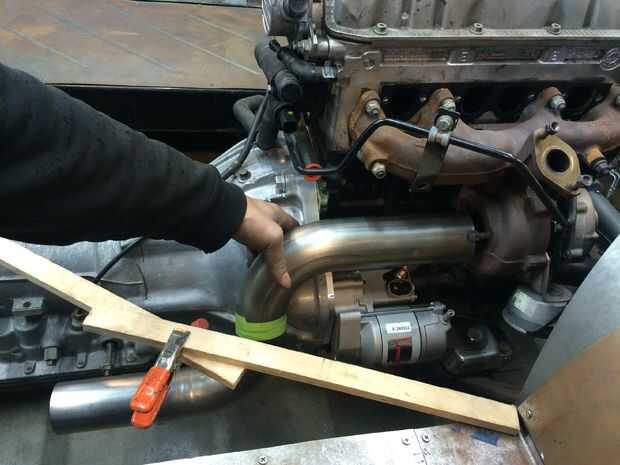

Lo primero es lo primero. Define los bordes de la caja, luego empezó a burlarse hasta en el espacio con buenos gobernantes pasados de moda, cinta, palos y pinzas para asegurarse de que este enfoque de diseño iba a funcionar visualmente. Quería sacrificar espacio interior poco posible permitiendo suficiente espacio alrededor del motor para no causar problemas. El motor necesita espacio para moverse un poco cuando bajo carga y elementos como el turbo y escape bajante dejan grandes cantidades de calor. Espacio aéreo adecuado es la clave.

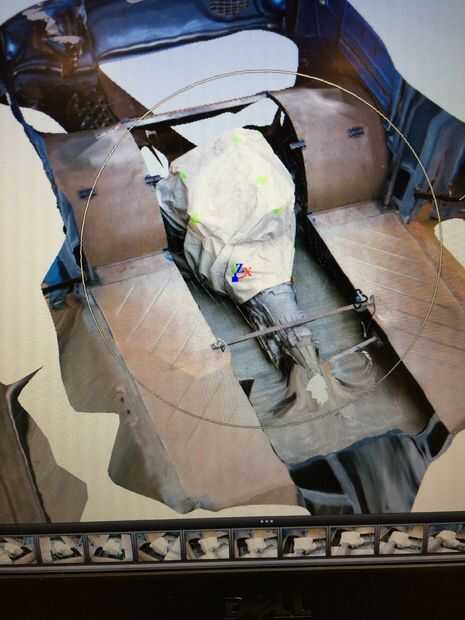

Cuando determiné los bordes y puntos de referencia, hice un scan 3D de las zonas de motor y sus alrededores utilizando 123D Catch. Este programa tiene una serie de fotos y crea un archivo STL bastante preciso que puede ser introducido en el software de CAD 3D. Esto fue hecha con una Canon G15. Para simplificar el modelo y reducir el tamaño del archivo me cubre el motor y la transmisión con una lona y marcada con cinta verde los salientes claves para tener en cuenta. Ver el Video.

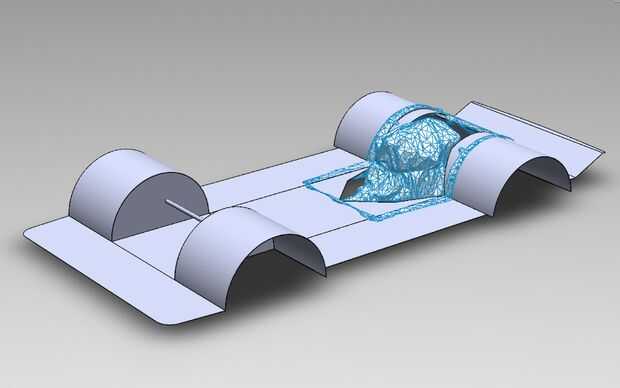

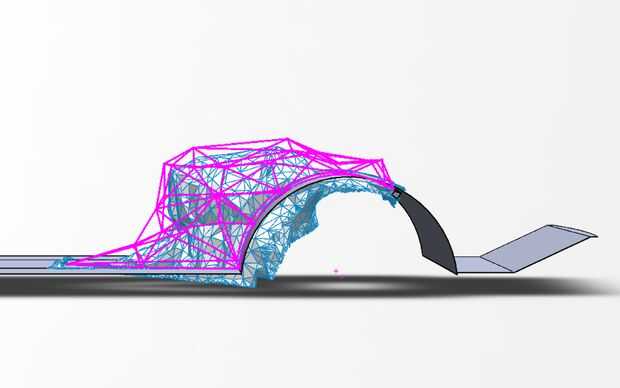

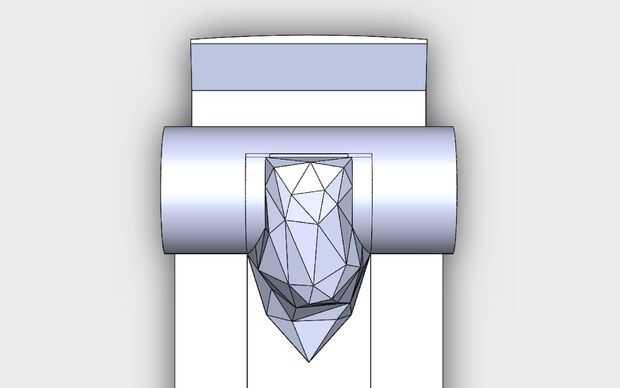

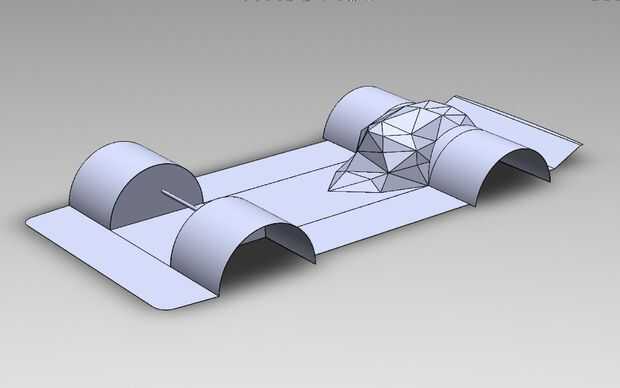

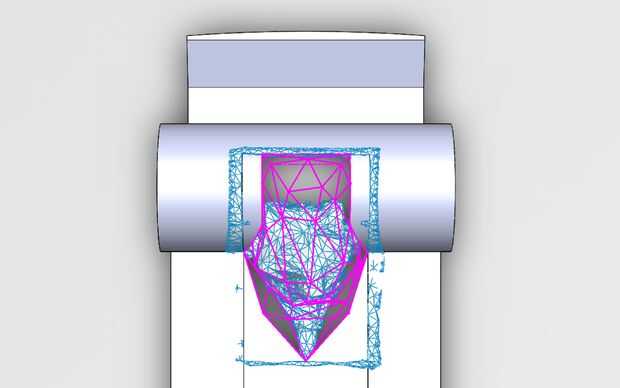

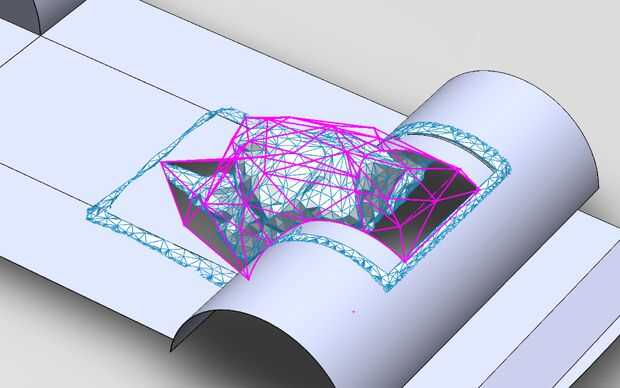

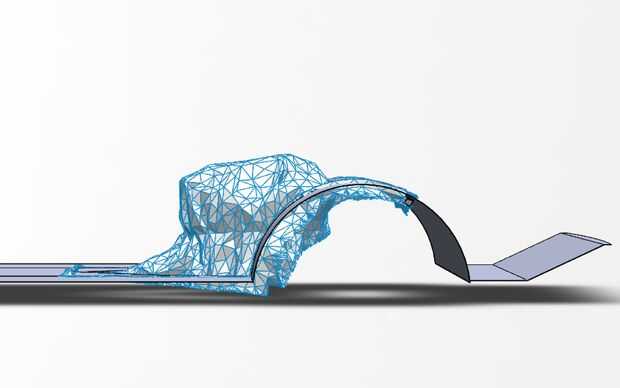

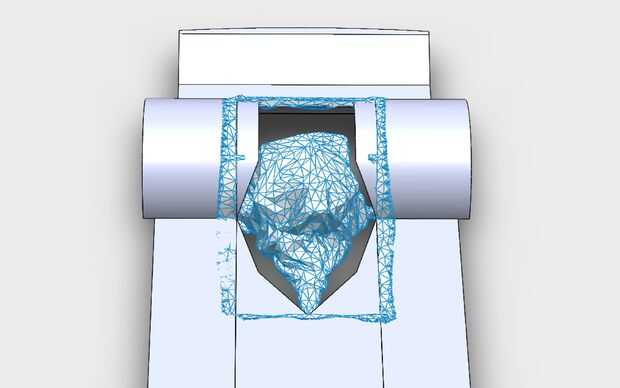

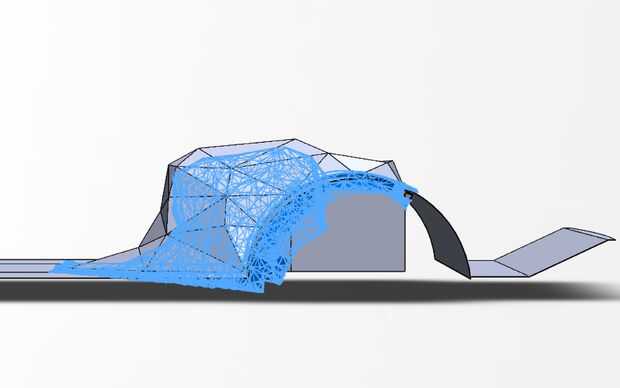

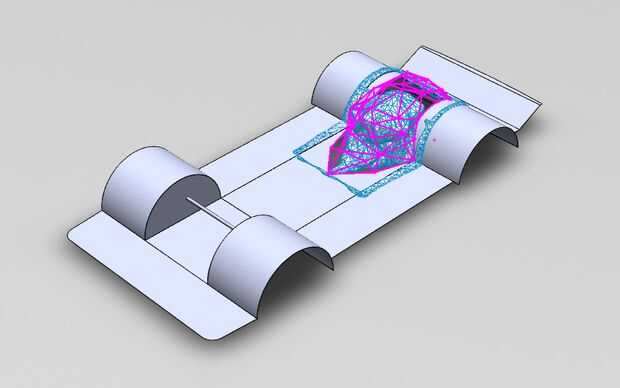

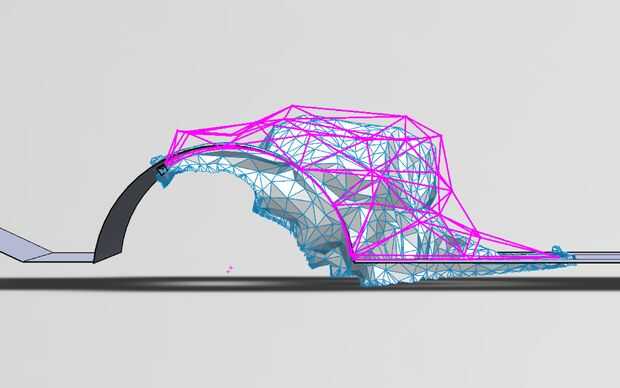

Luego importen este archivo Autodesk Meshmixer para limpiarlo, recortar información excesiva y generalmente ordenado el archivo, entonces sobre a Meshlab para reducir la resolución (cuenta del polígono). Entonces podria importar la exploración del motor en un modelo 3D existente de la planta que había construido anteriormente. Desde allí diseñé la caja motor con vectores, entonces creados aviones y un sólido forman que visualmente y a mis requerimientos de diseño. Traje que forma sólida en 123D hacen a encuentra las costuras y obtener un patrón plano para el chorro de agua. 123D make le dará una opción para incluir una línea perforada donde desarrollan las curvas. Esto puede ser útil, aunque opté por hacerlo "a mano" en software de diseño por lo que pude conseguir realmente específico y reducir al mínimo el tiempo de soldadura y carpintería metálica. Luego fue tiempo de guardar las pantallas y ensuciarse las manos.
