Paso 1: diseño

IDEA

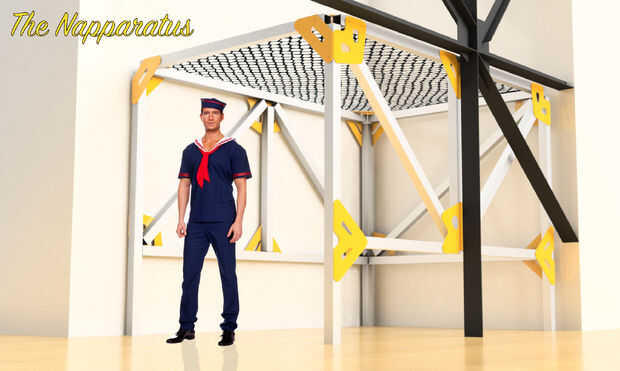

El primer paso, por supuesto, siempre es diseño. La idea principal era hacer un lugar para tomar siestas que no sacrifican espacio invaluable en el edificio. La respuesta obvia era hacer la "cama" en una plataforma levantada para que usted podría todavía caminar debajo de él. El espacio ya tenía un sofá y una mesa de café, por lo que la estructura sería necesario dar cabida a aquellos.

Una plataforma sólida no debido a una regadera del fuego de arriba espacio - no obstruya nunca una regadera del fuego! Esto es donde la idea de una carga neta vino del agua no tendrá problemas para conseguir a través de una red con aberturas de 2" Ø.

DISEÑO ESQUEMÁTICO

Para la estructura, decidimos ir con la sección de caja de aluminio con refuerzos de aluminio. Esto hace que sea ligera; un total de 289 LB para toda la estructura. Estar en una zona sísmica, es una mala idea de añadir peso significativo a cualquier edificio que no tomó en cuenta cuando el edificio fue diseñado.

Fuimos con 3"X3"X.125 "y 1/4" placa de refuerzo, que es serio overkill! Podría poner un tanque en la parte superior esta cosa y no se movió. Hemos tenido algunas razones para esto:

1. No queremos personal instalaciones para preocuparse por ello no es suficiente cadena.
2. La red se cuelga de las vigas en la parte superior de la estructura, lo que significa que necesitan profundidad en sentido horizontal para evitar la flexión cuando la red se tiró firmemente de peso.
3. Sacrifica la eficiencia del diseño de la estructura con múltiples tipos de miembros por lo que podríamos conseguir una estética coherente y simplificar el kit de piezas.

Cualquier momento que usted está diseñando algo específico a un espacio, tienes que medir el espacio que va antes de hacer cualquier otra cosa. El espacio para él tenía una huella de 7'-3" X 11', así que nos fuimos con una huella de 7' X 10' para evitar que la estructura entre en contacto con las paredes. Hicimos la estructura 7' - 2 1/2" de altura para dar amplio espacio para caminar por debajo de.

Para el kit completo de piezas, consulte la página 3 del PDF en este paso.

LISTA DE PIEZAS

* Las cantidades están basadas en tamaños de paquete y no necesariamente exactas. Si va a construir este proyecto, mirar cuidadosamente los planos para evitar el desperdicio de dinero!

1. 3 x 3 6061 aluminio cuadro sección tubo: 492 LF. De origen local.
2. 1/4" 6061 placa de aluminio: 4'X 8' Total. De origen local.
3. Carga neta: 6'X 9' 2 pulgadas cuadrados de malla 4,75 mm negro sin nudos HTTP cable - 1/4 cuerda cosido frontera. Encargo por Incord.
4. 11mm cuerda de seguridad: 165'.
5. Paracord: 100.
6. Tipo 18-8 acero inoxidable Nylon-inserta contratuerca de 1/2"-13 tamaño de rosca, 3/4" ancho, 19/32". QTY: 190.
7. Galvanizado acero Cancamo con tuerca y con Shoulderfor de elevación, tamaño de la rosca de 1/2"-13, 1-1/2" rosca. QTY: 64.
8. Brida de acero grado 8 rosca de tornillo de cabeza hexagonal de 1/2"-13, 4" largo. QTY: 130.
9. Uno mismo-retención Arandela de nylon 1/2" tornillo tamaño, 0,468" ID, 1,125" OD. QTY: 200.

ARCHIVOS EN ESTE PASO

1. El archivo PDF es un conjunto completo de planos de taller. Incluye una lista completa de hardware, miembro de aluminio corte lista, lugares y un esquema de montaje de los soportes del estante (que nunca terminamos) de perforación.
2. El archivo DWG es un diseño de refuerzo de corte por chorro de agua. Todos los refuerzos caben en una hoja de 4'X 8'. Estos pueden ser corte plasma CNC corte así o supongo que usted podría cortados a mano les si no tienes nada que hacer durante unas semanas.
3. El F3D es el archivo de fusión 360 que he utilizado para el diseño de la pieza. La fusión es gratis para toda la vida para estudiantes, aficionados y entusiastas. Si no ya tengo, descargue la versión gratuita, haga clic en el contador de días y seleccione la licencia apropiada y estás en el negocio. Es un programa de diseño realmente impresionante, y es el único que realmente uso ya después de 13 años de usar otros programas.
