The first usage of Intel Edison (2 / 10 paso)

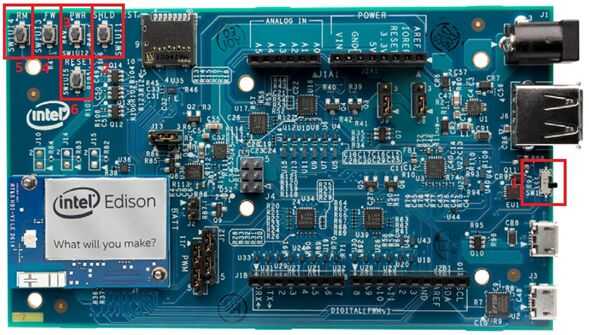

¿Paso 2: Hay botones para qué?

** Cita comienza aquí **

Hay una buena respuesta para esta pregunta: https://communities.intel.com/docs/DOC-23454 **

Botón de Reset de escudo (SW1UI1): El botón de escudo restablecerá el bosquejo en la Intel® Edison. Su funcionalidad es la misma que el botón de reset en las placas Arduino UNO. No afecta el estado de la Intel® Edison.

Botón de encendido (SW1UI2): El botón de encendido se utiliza para cambiar el modo de alimentación de la Intel® Edison. Se configura por software. Pulsando y manteniendo pulsado el botón de encendido hará que el Intel® Edison al poder abajo dejando la configuración de IO en su estado actual. Presionar el botón momentáneamente cuando está apagada el Intel® Edison hará que el Intel® Edison reiniciar. Si funciona con el Intel® Edison, una pulsación momentánea hará el Intel® Edison entrar en el modo sleep de bajo consumo. Presionar el botón momentáneamente cuando el Intel® Edison está dormida, traerá al Edison de Intel® en el modo de plena potencia. Presionado el botón de encendido durante más de 2 segundos pero menos de 7 segundos se activará el modo de Intel® AP Edison.

Botón de FM (SW1UI3): El botón de FM, también llamado como FWR_RCVR, se utiliza para recuperar a un Edison de Intel® que tiene una imagen de software dañado. Apagar el Intel® Edison, luego presionando el botón FM y luego aplicar potencia hará que el Intel® Edison ir al modo de recuperación de firmware. Dos modos de recuperación están disponibles dependiendo del estado del botón RM cuando se aplica la energía.

Botón de RM (SW1UI4): El botón de RM, también llamado como RCVR_MODE, se utiliza para recuperar a un Edison de Intel® que tiene una imagen de software dañado. Durante el arranque, el estado del botón RM hará que el Intel® Edison entrar en dos modos de recuperación diferente. Durante el arranque, cuando se pulse el botón FM (estado alto) y la RM no es el pulsador (estado alto), el procesador intenta cargar el firmware de flash desde la ubicación especificada en el encabezado de la UMIP. Durante el arranque, pulsar FM en prensado (estado alto) y el botón de RM (estado bajo), el procesador intenta descargar desde Puerto USB tipo B, independientemente de la cabecera de la UMIP.

Botón de reset (SW1UI5): El botón de reset es el master reset. Presionado este botón durante 8 segundos se restablecerá al Intel® Edison ajuste todos los pernos del IO al estado de alta impedancia con no dominadas. Pulsando y manteniendo pulsado este botón durante 4 segundos, se reiniciará al Edison de Intel®.

** cito, extremos aquí. **
