La sensación Digital
Taran y Keely
Mi buen amigo Taran y quería hacer algo nuevo fuera una guitarra Hero World Tour. Mediante código, tecnología y fuerza bruta, rasgó abierto nuestra guitarra y había incorporado del LED en la sección de base de la guitarra. Aquí es el proceso que utilizamos para hacerlo.
Aquí está el código para este proyecto:
Intermitente se enciende un LED encendido durante un segundo, luego apagado durante un segundo, repetidamente.
Este ejemplo de código es de dominio público. * / / / Pin 13 tiene un LED conectado en la mayoría de placas Arduino. darle un nombre: int led1 = 13; int led2 = 12; led3 int = 11; led4 int = 10; led5 int = 9; la rutina de instalación se ejecuta una vez al presionar reset: void setup() {/ / inicializar el pin digital como una salida. pinMode (led1, salida); pinMode (led2, salida); pinMode (led3, salida); pinMode (led4, salida); pinMode (led5, salida);}
la rutina de loop se ejecuta una y otra vez para siempre: void loop() {digitalWrite (LED 1, HIGH); / / enciende el LED (alto es el nivel de voltaje) delay(10); / / espere un segundo digitalWrite (led2, HIGH); / / enciende el LED (alto es el nivel de voltaje) delay(10); / / espere un segundo digitalWrite (LED 3, HIGH); / / enciende el LED (alto es el nivel de voltaje) delay(10); / / espere un segundo digitalWrite (led4 ALTO); Encienda el LED (alto es el nivel de voltaje) delay(10); Espere un segundo digitalWrite (led5, HIGH); Encienda el LED (alto es el nivel de voltaje) delay(10); Espere un segundo
1. compra la versión de la gira mundial de un héroe de guitarra. Este modelo de guitarra te permite eliminar los trastes desde el cuerpo de la guitarra, que mejora la Asamblea modificar en el proceso de unir nuevamente la guitarra.

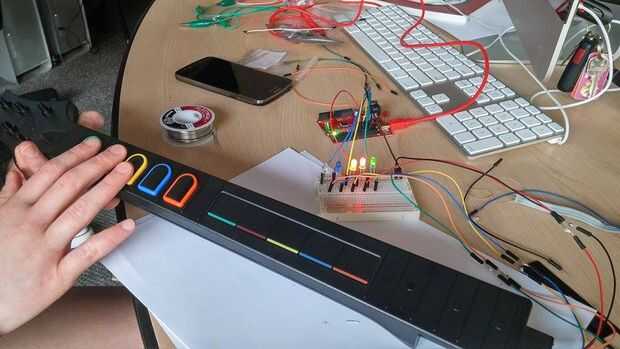

2. usando el tablero de pan y RedBoard, montar los LED correspondientes a los botones de la guitarra, emparejar los cables desde el interior de la guitarra a las luces. (con los cables que ayuda a mantener los colores en orden y ayuda con la solución de problemas que la luz no funciona correctamente). Aquí depende de un esquema básico del conjunto de la placa. Una vez que los botones de activan las luces, es hora de incorporar en el cuerpo de la guitarra.

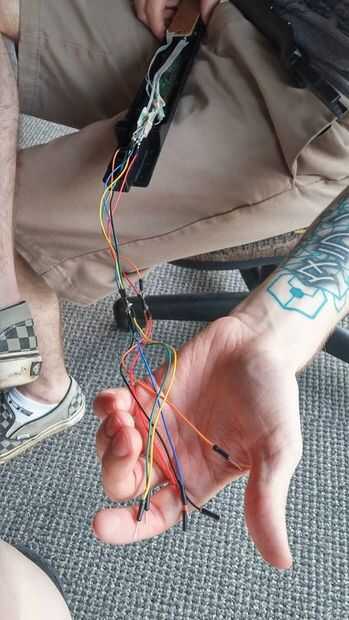

3. usando los cables de largo (foto abajo) enrolle abajo en el cuerpo de la guitarra. Tendrás el espacio adicional cuando lo mueve en su cuerpo de guitarra para donde quieres hacerlo.

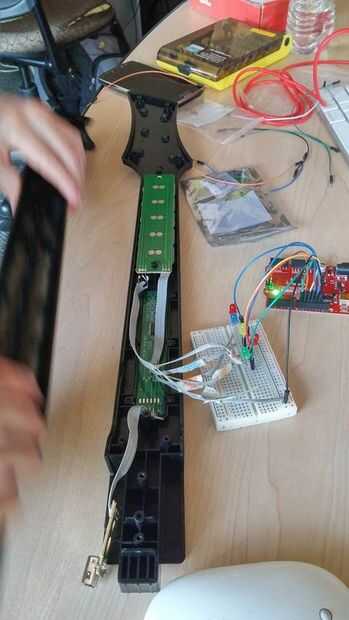

4. a continuación soldar dos cables juntos para hacer la conexión de cables más largo por lo que puede estirar a través del cuello de la guitarra abajo en el cuerpo de la guitarra donde se almacenará el protoboard y RedBoard.

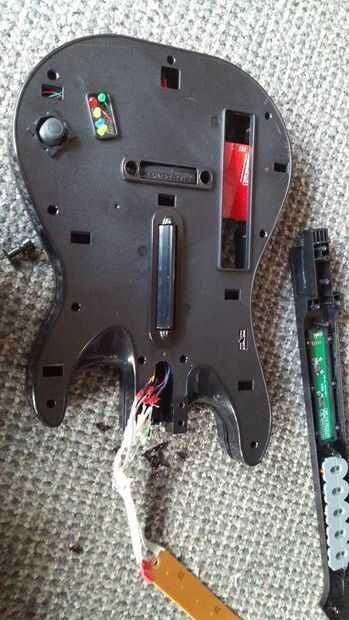

5. abrir el cuerpo de la guitarra es complicado. Mundo Tour tiene los tornillos ocultos de la placa frontal. Solo estafan con un destornillador y los tornillos será visibles. Lo desarma y eliminar algunos de los interiores para colocar tu protoboard donde quieras.
6. unir los botones de regresar ahora que están conectados a la placa, haciendo que los botones conector estén alineados con los botones es importante o no activan el LED.

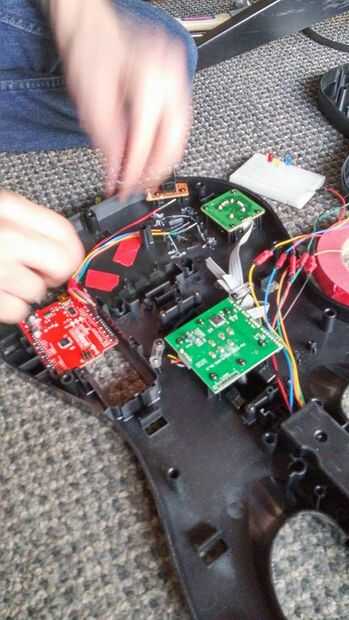

7. montar la placa en el rincón de la guitarra cerca de un orificio de salida por lo que el LED puede mostrar a través de cuando se pulsen los botones.

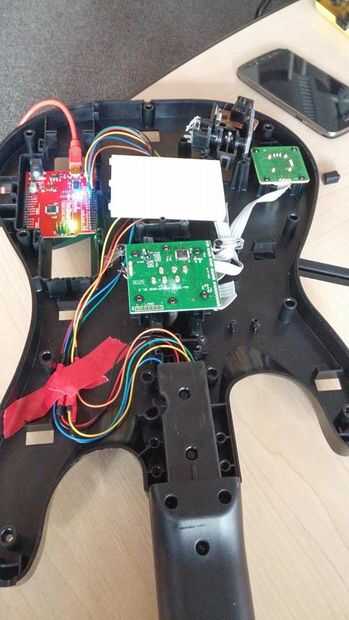

8. estabilizar la RedBoard en el otro lado del cuerpo de la guitarra. Utilizamos alguna cinta adhesiva, no llevar a cabo suficientes impulsos eléctricos dejar que nada se interrumpe.
9. Cierre la guitarra tan cuidadosamente como sea posible, deslizamiento de los cables a través del cuello de la parte inferior de la guitarra.
10. antes de atornillar la placa, asegúrese de que todos los LED están trabajando y que el cableado no llegar desordenado al armarla de nuevo juntos. Tornillo de la placa frontal a la guitarra y cubrir con la cubierta frontal y tocar tu guitarra!
RELOJ DIGITAL SIENTE EN ACCIÓN
@
https://www.youtube.com/watch?v=SoF48sJUM4k
