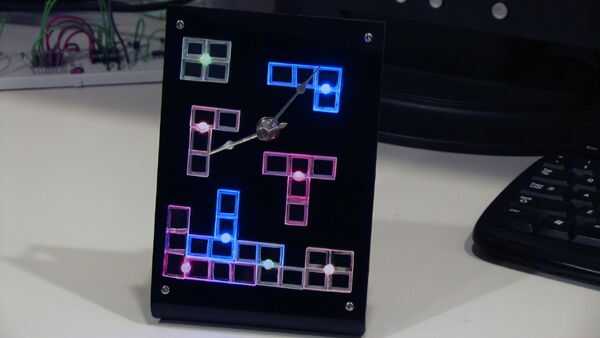

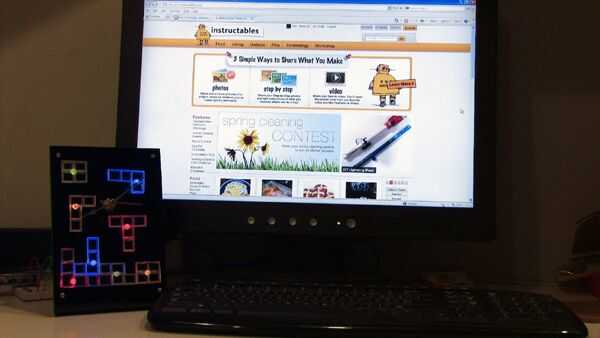

Se trata de un reloj TETRIS que había hecho para participar en el concurso "juego de la vida" pero tiene demasiado ocupado en el trabajo y nunca tuvo tiempo para hacer un instructable para él. So...
Que estoy presentando en la ''hice " concurso de fotografía y tal vez algún día a conseguir alrededor de a lo que es un completo soplados Instrucable.
¿CÓMO SE HACE?

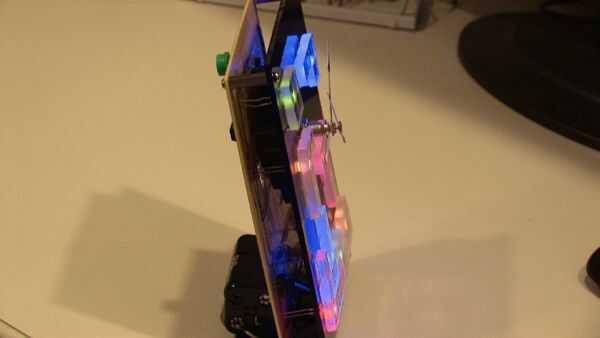

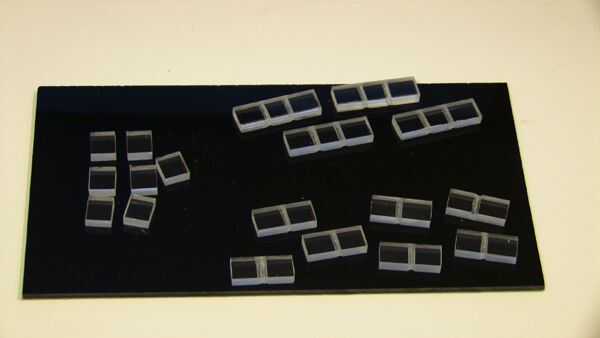

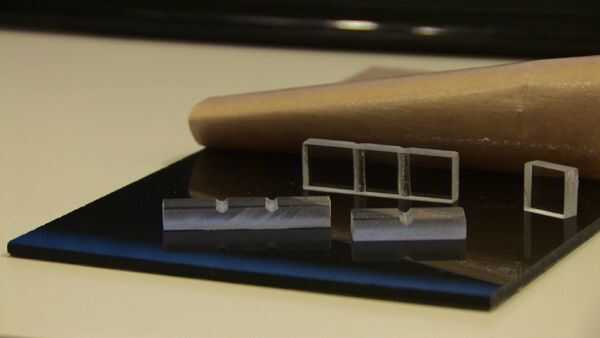

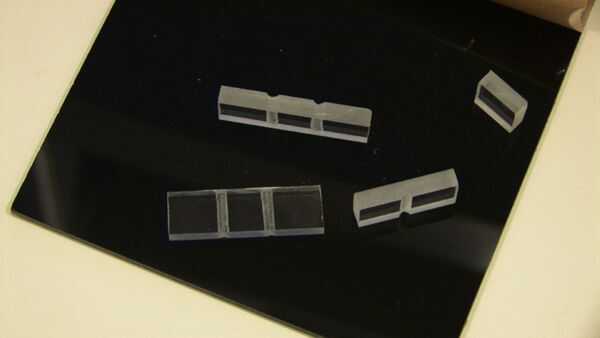

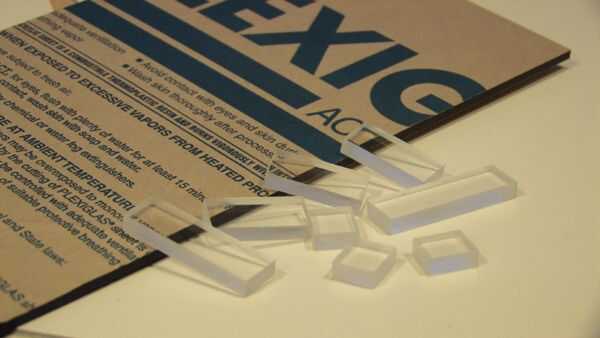

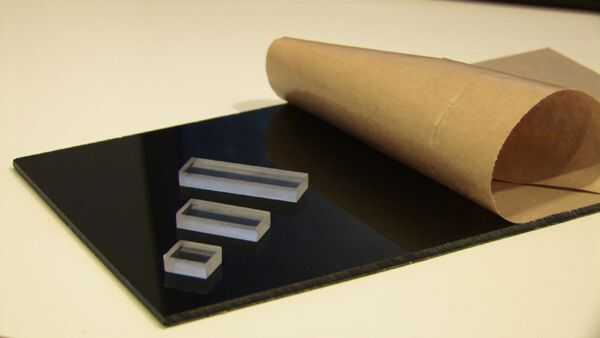

El soporte es un pedazo de negro brillante acylic. Las formas TETRIS están hechas de una hoja de arylic gruesa de 1/4". Corté la hoja en tiras y piezas entonces pegan juntos. Tienen los orificios de 5mm perforados en ellas que son sólo lo suficientemente profundos como para adaptarse a la punta de un LED dentro. La platina es un propósito multi PC Junta de Radio Shack. El kit de reloj es montado en el soporte y utilicé stand-off a suficiente distancia para colocar la placa del circuito tras el reloj.
El reloj actual es sólo un juego que se puede comprar en cualquier tienda de manualidades como telas de Jo-Ann, Michaels, o apenas alrededor dondequiera en la red. El reloj está cableado separado del resto del circuito para que las luces no tienen que estar todo el tiempo. Conseguirlo... "todo el tiempo"... ahh, no importa!
¿CÓMO FUNCIONA?

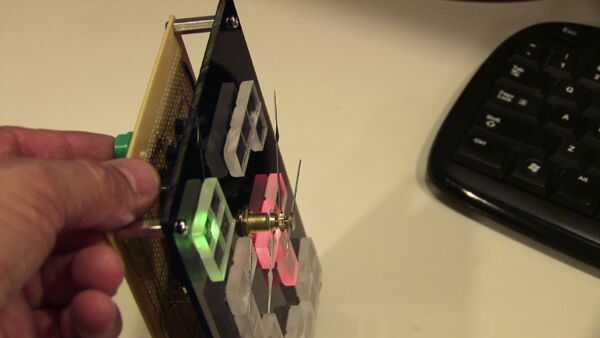

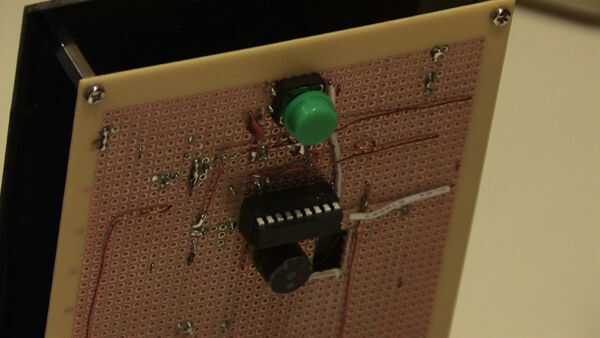

En la parte trasera que programé a tocar tres canciones TETRIS tiene un microcontrolador. Cuando una canción se está reproduciendo las luces flash en secuencia con la música. Hay un interruptor en el lado (no se muestra en las fotos) que se enciende el circuito.

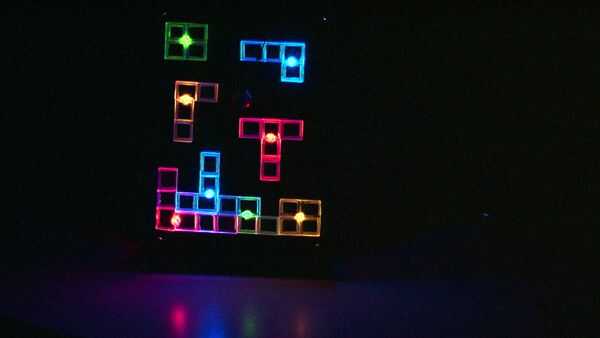

El microcontrolador es programado para que todas las luces se encienden cuando el circuito se enciende. Cuando se presiona el botón verde grande en la espalda toca la primera canción y las luces parpadean en secuencia. Cuando la canción termina las luces irá al completo otra vez y esperará la pulsación siguiente. Cuando se presiona el botón nuevo, se incrementa la lista de reproducción de canciones y reproducir la siguiente canción. Si se presiona el botón mientras que una canción es ya jugar saltará directamente a la siguiente canción. Si la última canción es jugar cuando la tecla va a terminar la canción y las luces quedará completa. Esperará la próxima pulsación que va empezar la secuencia en la canción uno.
Voy a subir un video mostrando la las luces parpadeando y canciones jugando cuando llego una oportunidad (tan ocupado estos días).
También pensé en lo que lo convierte en un despertador digital... que bonita manera de despertar!
