Termostato de pantalla táctil WiFi ESP8266 (2 / 4 paso)

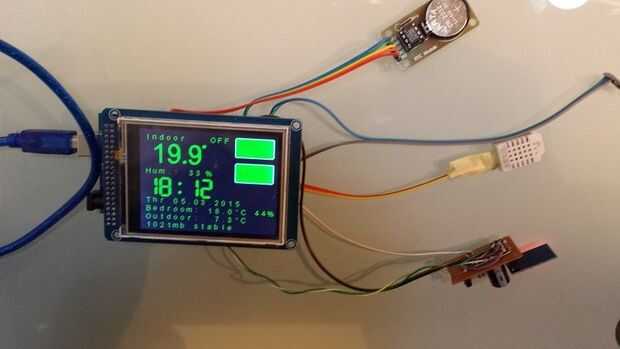

Paso 2: conexiones

Conectar el Arduino y TFT escudos juntos. A continuación, agregar módulo de ESP8266. Luego añadir ESP8266 a Arduino. Ver tutorial de Arduino y ESP8266 de 5V Connenct para más detalles.

Conexiones DHT22

Arduino DHT22

VCC -> 1 VCC

GND -> GND 4

8 -> 2 datos

Conexiones BMP180

Módulo Arduino BMP180

VCC -> VCC

GND -> GND

20 -> SDA

21 -> SLC

Connectios DS1302 RTC

Arduino DS1302

VCC VCC

GND -> GND

11 -> CE

10 -> IO

9 -> CLK

Para detalles, véase ESP8266 WiFi termostato .
