Termostato con Arduino y pantalla LCD grande de inicio (2 / 7 paso)

Paso 2: Los componentes utilizados

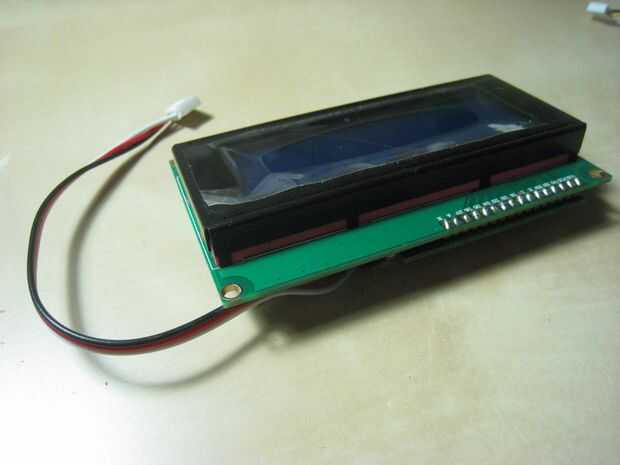

El principal "atracción" del termostato es la pantalla. Puede encontrar más especificaciones aquí: http://www.digole.com/index.php?productID=555

El sensor de temperatura es un DHT22 barato. Usted puede encontrar casi en todas partes. Mejor sitio es ebay como usted puede conseguir mucho más baratas.

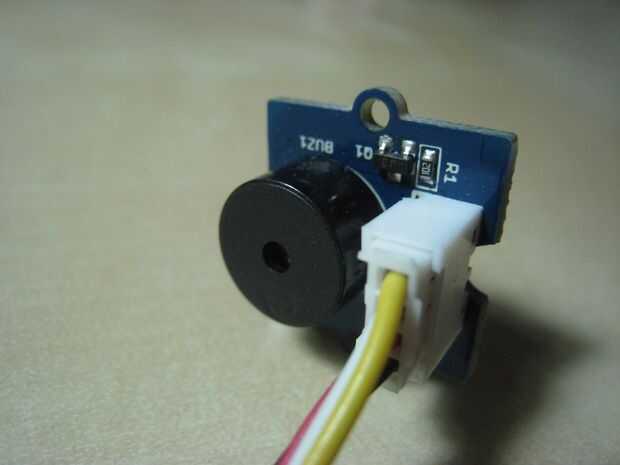

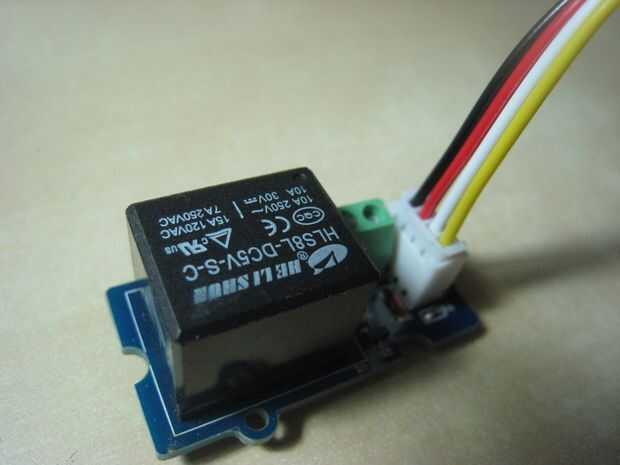

En la tienda de seeedstudio tengo un zumbador y un relé para alimentación.

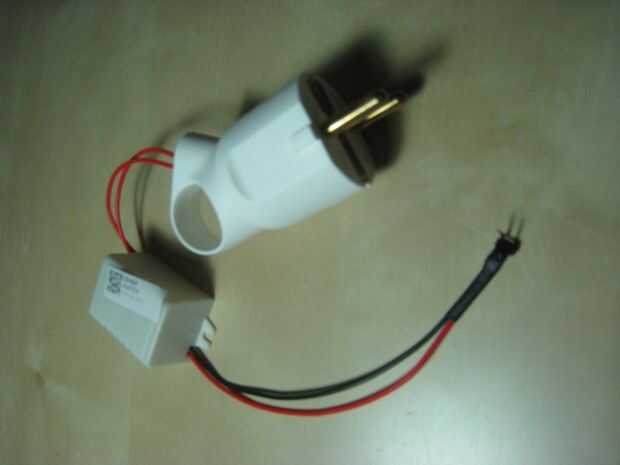

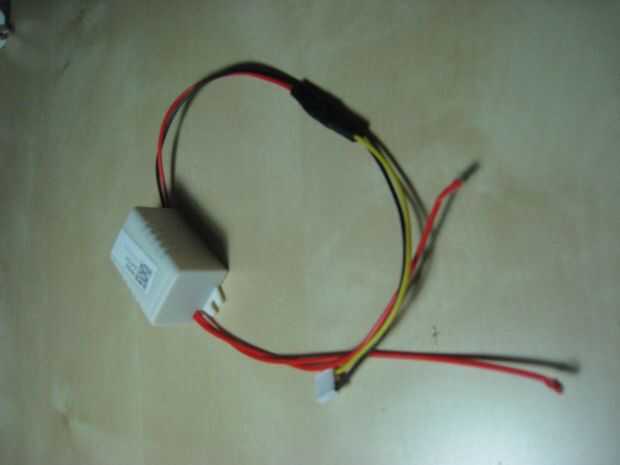

También tengo dos convertidores 220-5v. Uno se utiliza para alimentar el arduino y el otro se utiliza para proporcionar la señal del horno (por supuesto que usted necesita para ajustar su propia parte del mundo. Por ejemplo Estados Unidos la gente deberíamos obtener un 110-5v).

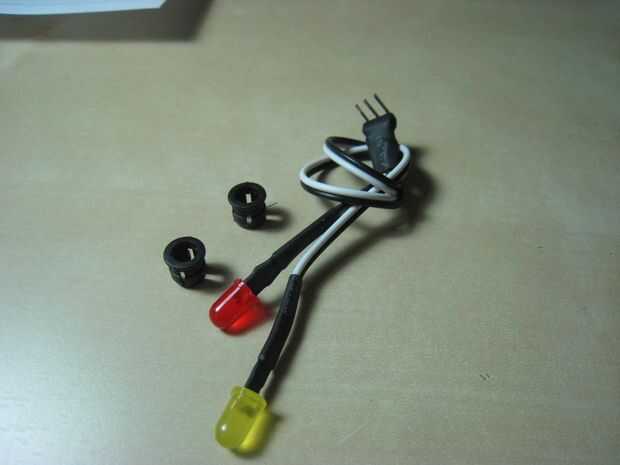

Necesita dos leds así. No biggie, éstos se conectarán directamente a los pines. (Sé que necesitan una resistencia pero estaba demasiado aburridos para calcularlo y les acaba de conectar. El naranja se ilumina de amarillo pero parece que funciona normalmente).
