Paso 2: Paso 2: diseño de circuitos
Para entregar el valor de la temperatura del oído a la Arduino, debe diseñarse un circuito apropiado para leer, amplificar y filtrar la señal. El siguiente diseño del circuito fue utilizado para hacer esto:

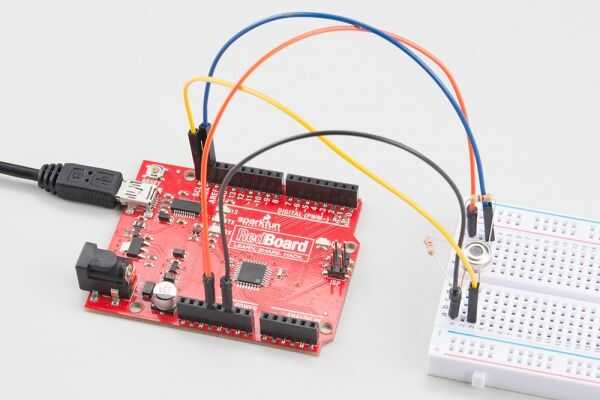

Este circuito primero debe ser evaluado usando un protoboard, antes de ser soldado en la placa de circuito impreso. De esta forma puede ser probado y verificado para la funcionalidad antes de tomar pasos innecesarios. El paso siguiente lo guiará a través del proceso de soldado.
En el diseño anterior, el termómetro infrarrojo transmite el termómetro infrarrojo de la lectura, lo que le permite leer en el circuito. El termómetro infrarrojo es utilizando filtros integrados y convertidores analógico-digital, transducción de la señal a una forma apropiada para la Arduino a utilizar. Las resistencias de 4700 ohmios en este diseño de circuito garantiza una adecuada relación señal a ruido para la señal llegando a arduino y la entrada que el Arduino es la lectura de las escalas. El condensador en el diseño ayuda a filtrar la señal, que, en la eliminación de ruido de fuentes no temperatura, permite lecturas de limpiador. Este diseño es recomendado por Sparkfun como el diseño óptimo para conectar un termómetro infrarrojo a un Arduino para la lectura más limpio.
