Termómetro de Arduino DHT-22 Nokia 5110 (2 / 3 paso)

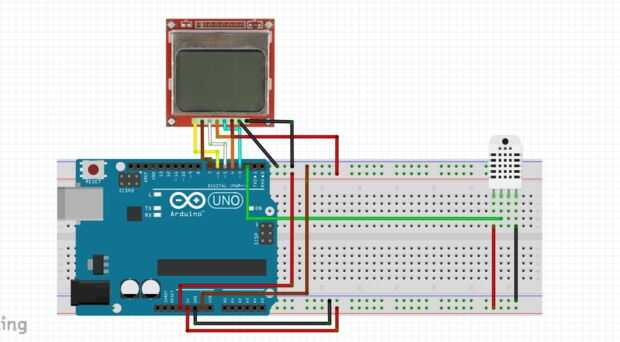

Paso 2: cableado

DHT-22;

Desde la izquierda primer pin va al segundo pin de 5V va al Pin Digital 2 no estamos usando patillas tercer y último va a GND
LCD DE NOKIA 5110

RST = 6

CE = 7

DC = 5

DIN(MOSI) = 4

CLK = 3

VCC = 3, 3V (no conectar a 5v cocinará la pantalla)

Light(BL) = GND (esto puede ser diferente dependiendo de los productores si la luz no funciona intente conectar a 5V con una resistencia de o a 3, 3V)

GND = TIERRA
