Termómetro binario Arduino Powered (1 / 4 paso)

Paso 1: Calibrar el termistor

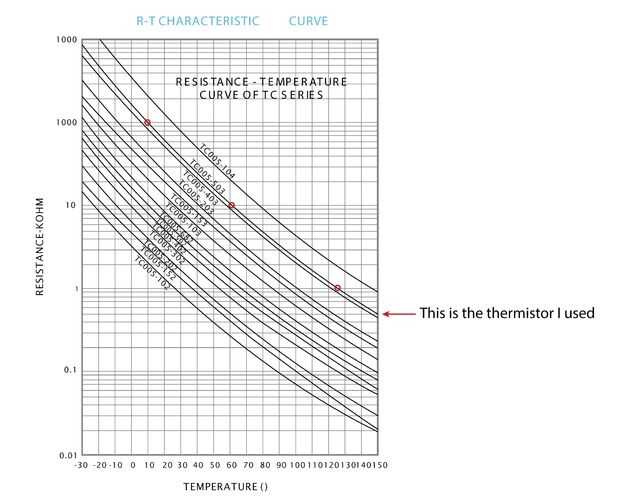

Termistores son un tipo de resistor variable que cambia de resistencia con los cambios de temperatura. Para obtener una lectura exacta de tu termistor, primero tienes que calibrarlo. Usted puede hacer uso de la ecuación de Steinhart-Hart para dar sentido a datos de entrada de voltaje de tu termistor. Usando esta ecuación, temperatura = 1/(A+B*ln(R)+C*(ln(R))^3), donde A, B y C son coeficientes que se deben resolver para y R es la resistencia. La forma más fácil de obtener los valores del coeficiente para el termistor particular es ver su ficha técnica. En la hoja de datos, debe ser curva resistencia-temperatura parcelas. Usted puede escoger les puntos de estas parcelas y plog en una calculadora (como éste) para obtener los valores de coeficiente para A, B y C. Los puntos que usé están marcados por los círculos rojos en la parcela. Idealmente, usted quiere recoger valores en la parte superior, media e inferior de la gama que vaya a utilizar el termistor en obtener la curva más precisa. Una vez que tengas estos valores, usted puede tapar en la función "Termistor" en el código.
