Sólo estoy utilizando fragmentos de código para este artículo. Es el mismo código que utilicé para el artículo de la serie E-Prom. Acaba de cambiar los controladores de salida para manejar la pantalla de 16117A. El archivo TXT tiene los fragmentos de código.

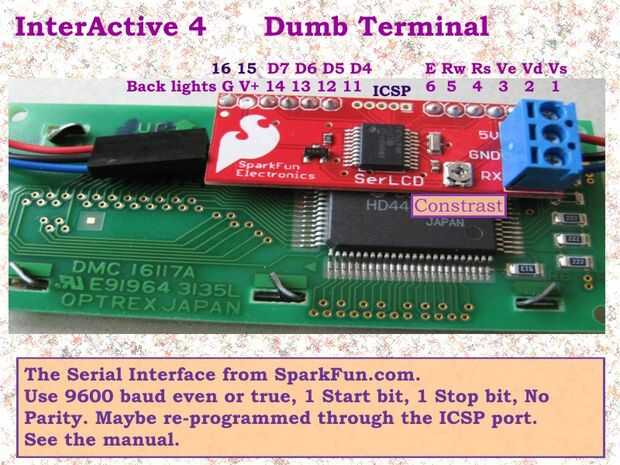

Si quieres luces traseras tienes quitar el espejo en el 16117A. En mina el papel estaba en otra pieza de plástico. Me lo quitaron todo. Las luces pueden ser cualquier cosa. Conecte a más voltaje a 15 y de masa en 16.

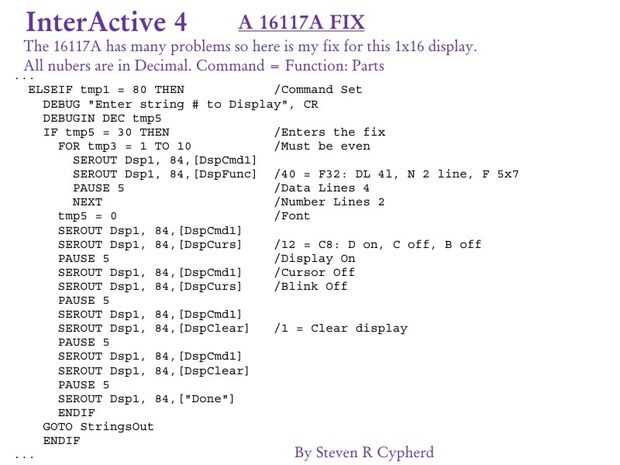

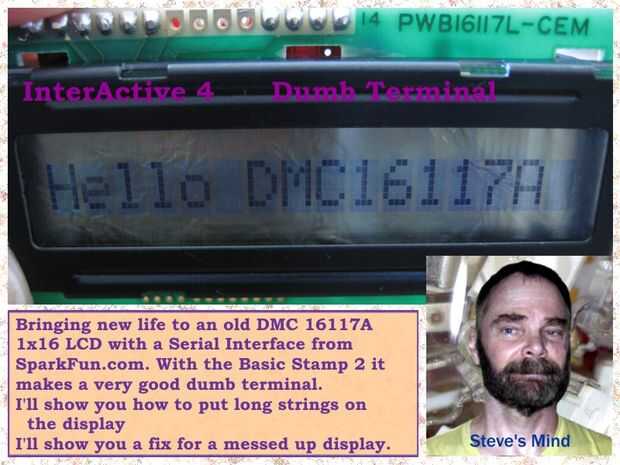

No recuerdo cuando recibí mi 16117A. Era uno de la primera pantalla de LCD disponible para placas procesador allá por mediados de los 90. Nadie hizo mucho con él debido a su horrible interfaz paralelo tedioso. Las interfaces seriales ahora hacen ideal para un terminal tonto conectado a un tablero como el Basic Stamp 2. Todavía tienes bebé esta pantalla y ayuda la Junta Directiva de procesador. Fallos de alimentación y descarga de electricidad estática envían el 16117A en Estados incontrolables que puede fijar sólo una correcta serie de comandos. El Parallax.com Basic debería ser fácil de traducir a otros sistemas.

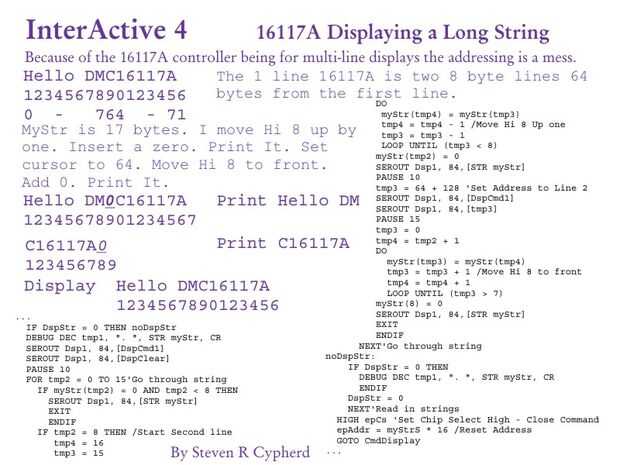

El regulador 16117A es para las exhibiciones de varias líneas. La pantalla de 16 bytes es realmente dos líneas de 8 bytes en la memoria de la pantalla. 0-7 para la primera línea y 64-71 para la segunda línea. En mi programa para hacer el cursor de posición que añadir el carácter de control 128. Dice SerLCD que es una posición del cursor. La memoria es un desastre. Consulte el manual.
Tener el SerLCD le da todos los pines para hacer otras cosas con. Funcionamiento de interruptores para comentarios de los usuarios. Ejecutar las cosas de la interfaz de usuario. Hacer algo más interactivo. La pantalla mantiene los usuarios informados. Y el 16117A se ve casi normales gracias a la otra tabla de procesador. Para enviar una cadena larga a la pantalla necesita un procesador. Envía primeras 8 letras entonces establecer la posición del cursor y el resto de la cadena a la pantalla de impresión. Es lo que mi interfaz.

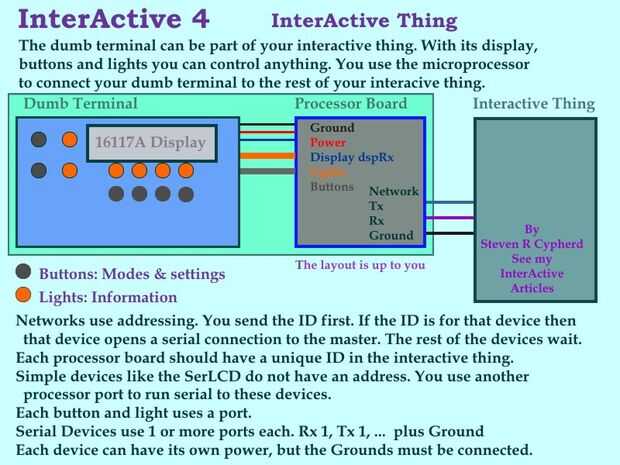

Cada placa de procesador compatible con serie de red de comunicaciones en más sus broches. Las redes deben tener recinto conectado o no se entienden entre sí. Mínimo es Rx y tierra. Cables de red larga deben ser par trenzado blindado. Tire hacia arriba de los resistores es todo lo que necesitas. Alrededor de 47K. Ver mis artículos interactivos. No tengo el material de red no hecho todavía, así que no hay ningún archivo de código esta vez. Me gustaría que tenía amigos a compartir esto con. Soy un geek muy solitario en Luisiana.
