Telescopio Observatorio conversión (8 / 11 paso)

Paso 8: OK, así que vamos a averiguar cómo mover la trampilla de la bestia!

Derecha hasta la escotilla fue y móviles pero aparentemente inamovible!

Lo que necesitaba era algo seria tirar energía... así que después de mirar alrededor para un cabrestante de 2000 lb 12V. El torno era fantástico y vino completo con un tambor de cable de acero y un interruptor de mano manual.

Así que aquí estaba mi plan base:

Correr cables de acero desde un punto de tiro comun dentro del Observatorio. Desde este punto común los cables de acero correr hacia arriba y sobre un conjunto de poleas corriendo a la izquierda y la derecha. Entonces para arriba sobre otro establecido de poleas a través del techo. Luego en un tercer juego de poleas izquierdas y derecha y el cable y luego por el techo ambos lados de la escotilla para finalmente fijar a una barra de acero de montaje fijada a la parte frontal de la escotilla.

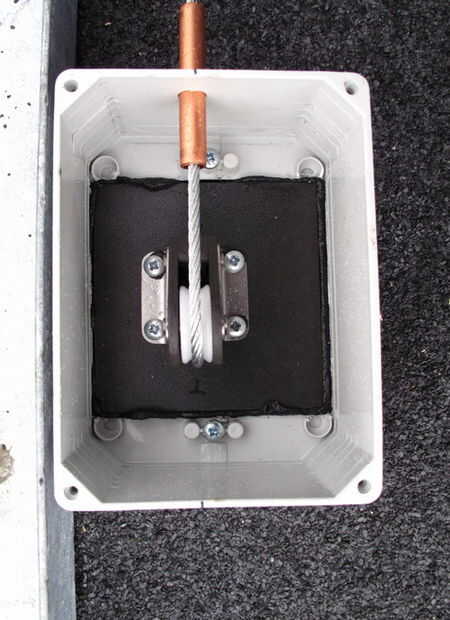

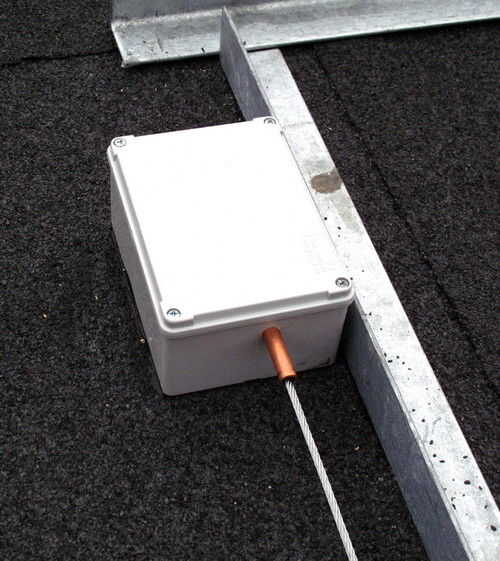

Como los cables salieron el techo allí necesitado ser un mecanismo para parar el agua de filtraciones en aberturas de cable. Usé dos cajas de plástico de ABS prueba de agua para las poleas externa del techo de la casa. También estas poleas tuvieron que ser atornillado a la superficie del fieltro del techo y es evidente que la carga de las poleas se iba a dañar el techo de fieltro. Así en el lugar de montaje directamente utiliza dos placas de acero esparcidor para distribuir la carga hacia abajo en el fieltro del techo.

Poco más de detalle:

-El cable de acero fue clasificado en 2000 kg
-Las poleas son especificación Marina y potencia de una carga operativa de 350kg
-Todos los orificios para el cable de acero forrado con tubo de cobre de 15mm para actuar como un portador
-El cable en un lado equipado con un Ajustador de longitud bien ajustar longitud y carga

No quiero poner aquí muchas palabras confusas, es mucho más fácil ver la escotilla abierta y estrecha video!

De la portilla abierta y cerrar video:
