Paso 6: Paso 5: la etapa final de construcción. Añadir el detector de pico
La salida del amplificador de emisor común es una señal variable con su amplitud igual al exponente de la distancia de la mano en el sensor (sé confuso!). Esto será oscilante a la misma frecuencia que el transmisor y causará a todo tipo de estragos si se va a tratar y leer esto por un microcontrolador!
La manera en que resolví esto era utilizar un detector de pico pasivo. Aquellos de ustedes con algunos conocimientos electrónica habrán notado que yo no he utilizado ningún Op Amps en este instructable. La razón es que en una fuente de alimentación de 5v, encontrando conveniente Op Amps pueden ser un poco de un ballache. Los amplificadores op estándar que uno probablemente sabrá, 741, TL082, LF353, no todo funcionará en suministros inferiores a 8v, causando problemas en 5v! Para un amplificador operacional de 5v, algo como el TLC272 funcionaría pero transistores hacen el trabajo bien así que me quedo con él!
Un detector de pico es un pequeño circuito que detecta los picos de una onda. Esto se hace generalmente usando un circuito de rectificación y un condensador. Un rectificador de onda completa simple es una forma de detector de pico!
En el esquema, el condensador de 100nF parejas la etapa de emisor en el circuito de detector de pico. Los dos diodos rectifican el voltaje por lo que se encuentra entre - 0.6 v y hasta 4.3v. Este rectificar corriente entonces cargos hasta un condensador (680nF) que constantemente está saliendo en la resistencia de 18 k.
El capacitor y el resistor tanto actúan como una forma de filtro de paso bajo y se asegurarán de que el condensador permanece cargado en las partes negativas de la onda.
En mi versión de este circuito, la tensión máxima en este punto estaba alrededor de 1.1v. Desde un Arduino tiene una resolución de 4.9mV en 8 bits, Arduino, esencialmente, serán capaces de medir diferentes valores de alrededor de 225. Un Arduino también tiene una gran impedancia de entrada para el ADC para que el efecto de carga en el circuito del detector de pico será mínimo.
El detector de pico es la sección amarilla final del esquema.
La primera parte de esta debe conectarse un diodo de tierra (ánodo) el condensador de salida (cátodo). El cátodo se indica generalmente por una banda negra.
En segundo lugar, un diodo debe añadirse desde el cátodo del diodo pasado a una pista vacía con el cátodo de este diodo a la pista vacía.
En tercer lugar, se agrega un capacitor de 680nF de la pista vacía a tierra con una resistencia de k 18k o 33 en paralelo.

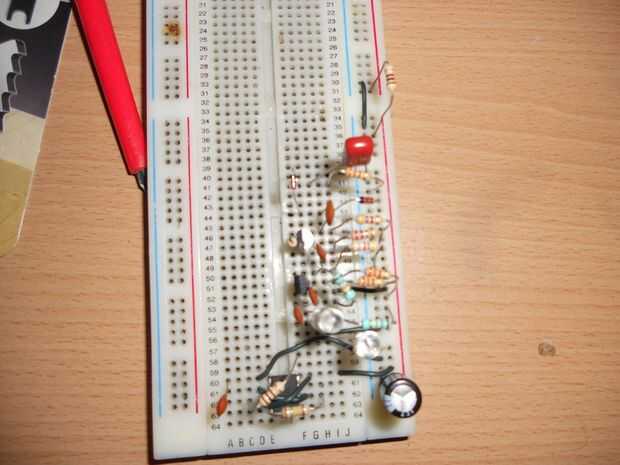

Una vez hecho esto, el edificio es completo, woo hoo!
Como con la mayoría de los valores de los componentes en este instructable, la mayoría de ellos se puede cambiar a lo que valores le tienen (por ejemplo, he utilizado 18 resistencias k porque tengo una gran cantidad de ellos! La mayoría de las resistencias de 18 k puede reemplazarse por 10 k.)
