Telemetría con célula solar (3 / 11 paso)

Paso 3:

Cuando conecta por primera vez el ZigBee con USB a la PC, el PC instalará el controlador y el puerto COM nuevo sí mismo y X-CTU también será capaz de detectar el puerto COM correspondiente de la ZigBee.
No habrá ningún problema con el receptor ZigBee, podemos directamente Conecte y utilice. Pero en cuanto el transmisor ZigBee, hay algunas cosas para tomar nota.

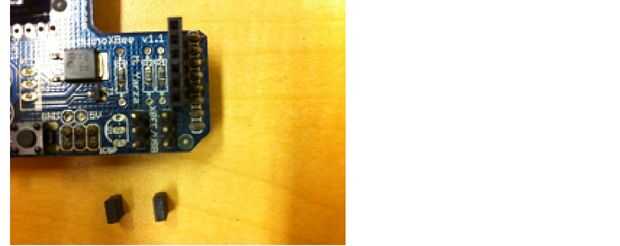

-Cambiar el Jumper

Hay 3 puente de pernos en la esquina del escudo de ZigBee XBEE/USB la etiqueta. Si queremos configurar el modem ZigBee que tenemos que poner el puente en el par USB y cambiar de nuevo a par XBEE después de configuración.

Configuración de puentes
Hay dos ajustes del puente, el ZigBee configuración y configuración de USB.

Con los jumpers en la posición de Xbee (es decir, en las dos clavijas hacia el interior de la Junta), el pin del módulo Xbee de duda está conectado al pin RX del microcontrolador; y DIN está conectado al TX. Tenga en cuenta que los pines RX y TX del microcontrolador están todavía conectados a los pines TX y RX (respectivamente) del chip FTDI - datos enviados desde el microcontrolador serán transmitidos a la computadora vía USB, así como enviados inalámbricamente por el módulo Xbee. Sin embargo, el microcontrolador, sólo será capaz de recibir datos desde el módulo Xbee, no por el puerto USB de la computadora.

Con los puentes instalados en el USB la posición (es decir, en las dos clavijas más cercano el borde de la tabla), el pin de duda que el módulo Xbee es conectado al pin RX del chip FTDI y DIN en el módulo Xbee es conectado al pin TX del chip FTDI. Esto significa que el módulo Xbee puede comunicarse directamente con el ordenador - sin embargo, este solo funciona si se ha quitado el microcontrolador de la placa Arduino. Si el microcontrolador quedo en la placa Arduino, será capaz de hablar con el equipo normalmente vía USB, pero ni la computadora ni el microcontrolador será capaz de hablar con el módulo Xbee.
