Teléfono timbre alarma Visual (LED) (1 / 4 paso)

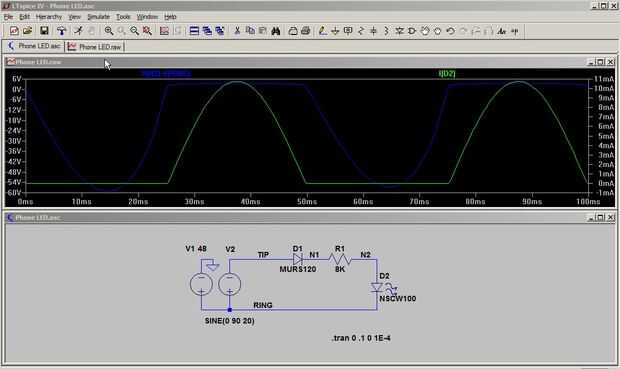

Paso 1: Simular el diseño

Lineares Technologies tiene un simulador de circuito excelente (y gratuita) llamado LTspice que puede descargarse de

http://www.linear.com/designtools/software

Para las líneas de teléfono de T-Mobile con referencia de perno 2 (punta), pin 3 (anillo) es de 48V DC cuando colgado con acerca de 90V AC superpone un votaje de anillo. Para este circuito, los diodos son inversos parcial hasta que la tensión de anillo ocurre en ese momento vemos pulsaciones de media onda que adelante sesgo y enciende el LED. El un fallo preocupante en este circuito es el el voltaje reverso-bias en el LED está muy por encima de sus especificaciones. Esto puede causar una falla en el tiempo, pero por ahora el circuito está funcionando bien.
