Paso 7: Frente dirección Asamblea

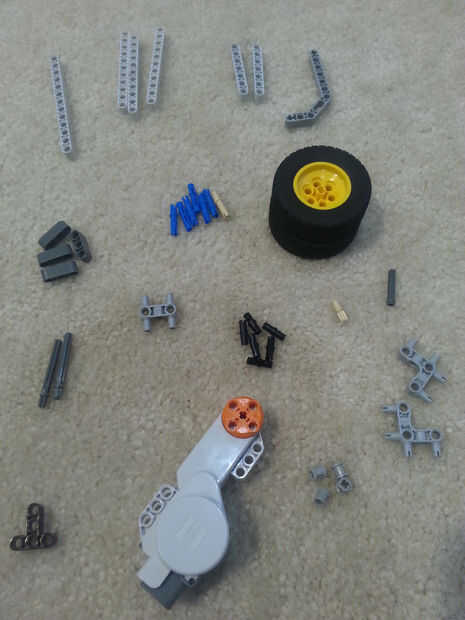

Las piezas que necesitará para este paso son:
- viga viga 1 x 13
- vigas de 3 x 11 stud
- vigas de 2 x 7 stud
- 1 x de la viga curva gradual 90 grados
- vigas de 4 x 3 perno
- 7 x pasadores azules (funcionó hacia fuera así que usé un pin beige)
- 6 x pernos negro
- 1 x eje suelto beige para enviar pin
- Haz stud de 1 x 4 con tapón
- vigas 2 x 6 postes con tapones
- 1 x T en forma de viga o viga viga 3 otro
- 1 x conector de H
- 2 x conectores de L
- 4 x tapones de eje de 1 perno grande
- 2 x llantas gran técnica
- 1 motor x NXT 2.0
Comenzar colocando el conector H al centro de la viga de 13 postes. Instale conectores de dos L en el mismo lado pero en cada extremo. A continuación, agregue en negro uno de los pines de ambos conectores L. (Foto 2)

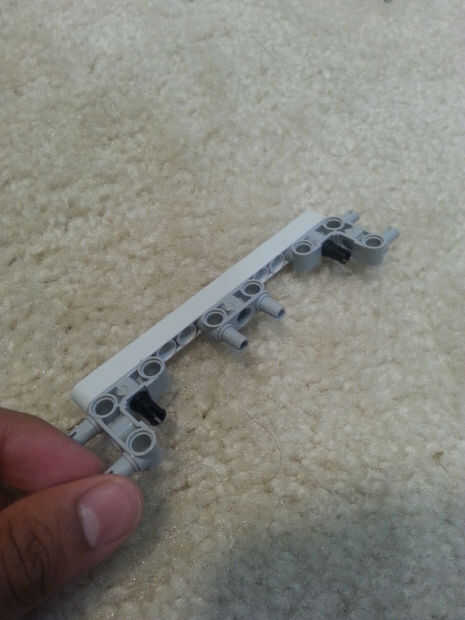

A continuación, usar un haz de 11 Perno prisionero entre ambos pasadores negros previamente conectado. en el interior los agujeros superiores de ambas vigas L, sujete un perno 3 perno. Asegúrese de que dos pernos de pasador son que sobresalen hacia arriba. (Imagen 3)

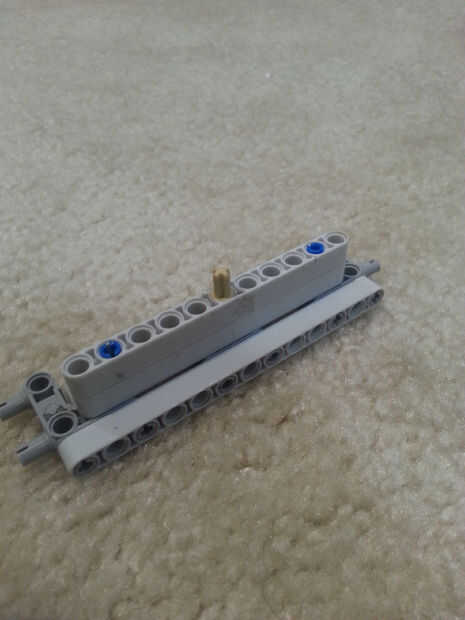

Apilar las otras vigas perno dos 11 pasadores azules y colocar un pin marrón claro / beige en la parte superior central. (Imagen 4)

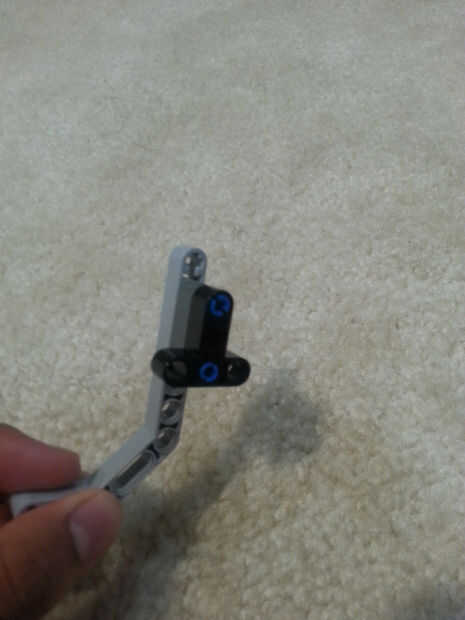

Por separado, coloque dos 3 postes vigas (o viga un 3 perno y una viga T) hasta el final de la viga de 90 grados usando dos pernos azul. Será un montante de finales ya que el montante final se conecta a un eje y no a un rayo. (Imagen 5)

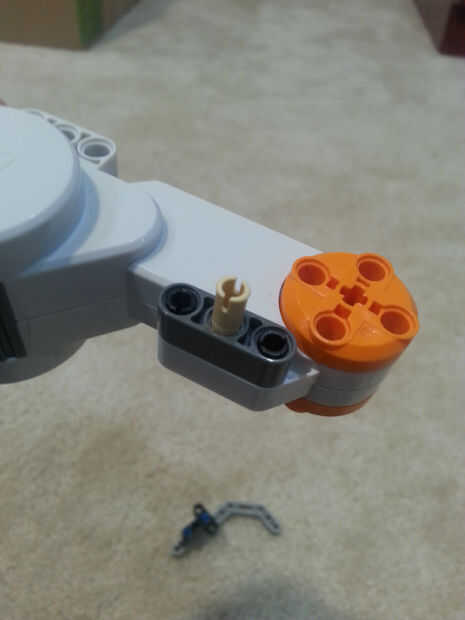

En el motor, colocar una viga de 3 perno utilizando dos pasadores negros y uno azul en el centro. (O beige) (Imagen 6)

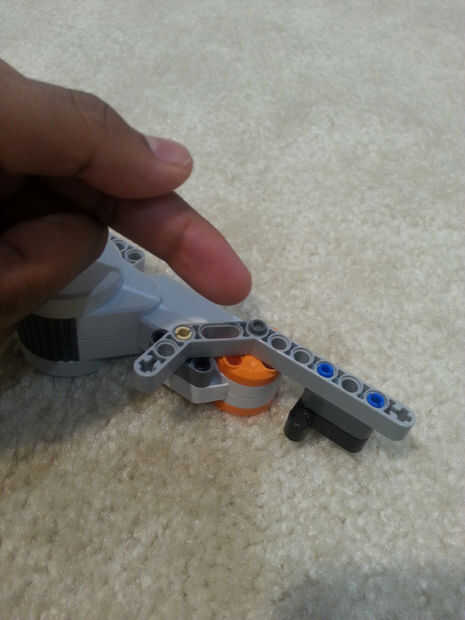

Coloque la viga de 90 grados al motor con el eje de 4 columnas con el tapón. (Ver imagen 7)

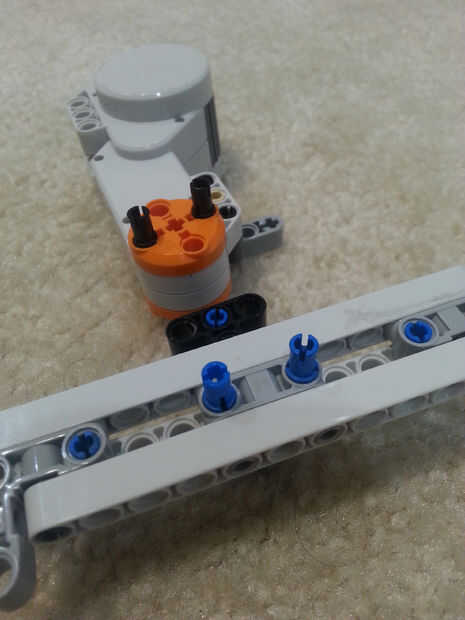

En la parte inferior del motor, conectar 2 pines negro frente a la unos a otros. Colocar dos pasadores azules a través del conector H así y dejar solamente un perno que sobresale. (Cuadro 8)

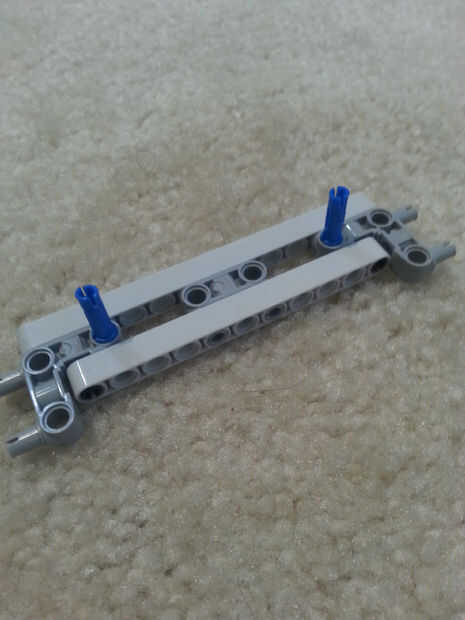

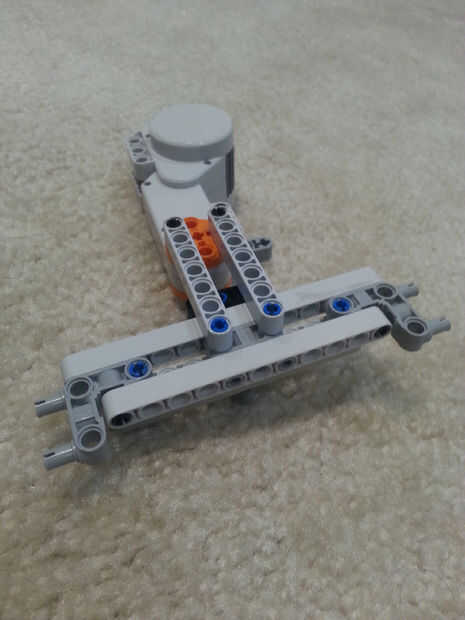

Utilizando dos 7 stud vigas, puente de los pines negro con las patas azules. Las vigas deben ser paralelas. (Imagen 9)

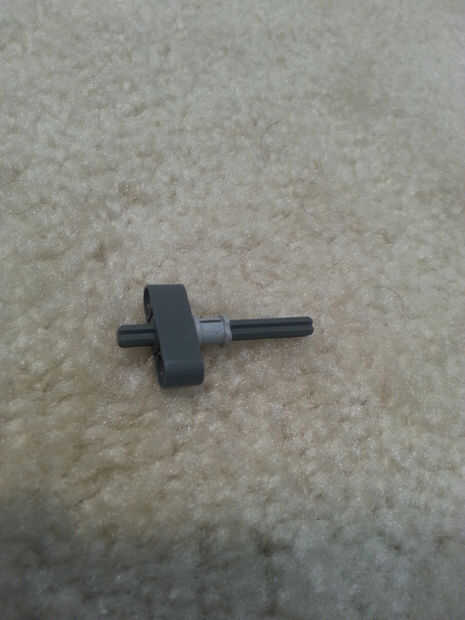

Por separado, deslice un eje 6 perno con tope a través de una viga de 3 postes y deslice un tapón de 1 perno en el extremo más largo del eje. No deben ser capaces de caer el rayo ahora. (Imagen 10)

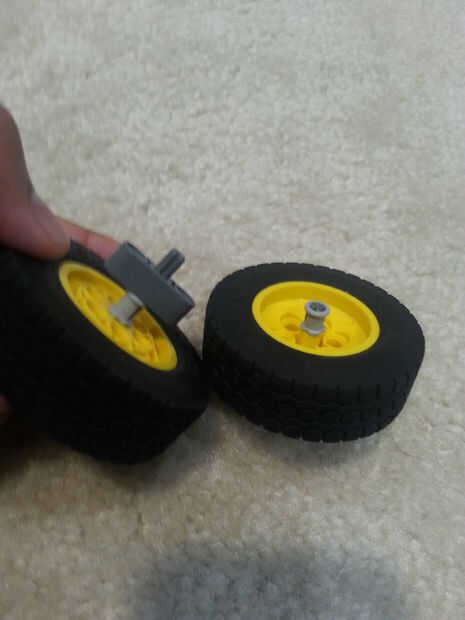

Añadir la rueda en el extremo largo de la viga y seguir con otro tapón de 1 perno. Repita el procedimiento para hacer otra rueda con soporte. Por cierto, esta era una idea bastante ingeniosa si digo lo mismo :D. (Ver imagen 11)
Fije el perno 3 perno directamente a los lados de los conectores de L. (Imagen 12)
Ahora han acabado todos los de la Asamblea excepto en el Monte NXT y el cableado. WOHOO!
