Paso 6: marcar

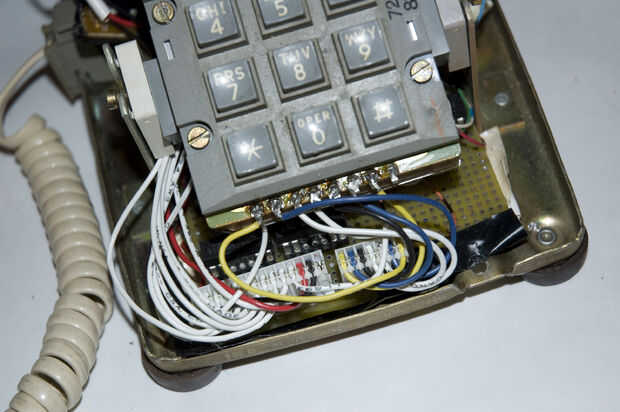

En este caso, queremos utilizar el teclado numérico existente. Por suerte, en mi teléfono y la mayoría he visto de una edad determinada, hay terminales que exponen el comportamiento particular del cojín de la soldadura. Colocar las puntas de su multímetro en las terminales y pruebas metódicamente las claves, usted descubrirá la disposición-cada terminal corresponde a una fila o una columna. Duplicar este diseño con 10 relé/FETs de SPST NO y que la salida del circuito que se cierra ir a cada terminal que usted sussed hacia fuera. Esto es (esquemáticamente, si no físicamente) presenta como una red de relés. FET de cada relé está conectado a un pin de salida en el BS2, y cuando el pin está alto, los terminales de teclado número parecen cerrar y enviar el tono correcto.
No dediquen a éste en gran detalle-como en el mundo de la fabricación, sólo tiene sentido cuando lo pruebes tú mismo.
Para una discusión más completa de conmutadores de red estándar, vea pp.389-391 de Computación física: exploración de la fila o columna.
Ahora tenemos el hardware a recoger el teléfono y dial.... vamos a llamar la atención de los visitantes.
