Paso 3: Cableado hasta la caja y sellado de cables peligrosos lejos
Mi WeMo vino con 4 rosca conectores XPT (lo naranja).
Estos tipos se utilizan para tomar los cables sueltos y unirlos juntos sin tener que hacer ninguna soldadura. Ellos también proteja los cables para que accidentalmente no tocan un cable incorrecto o.
Haga lo siguiente:

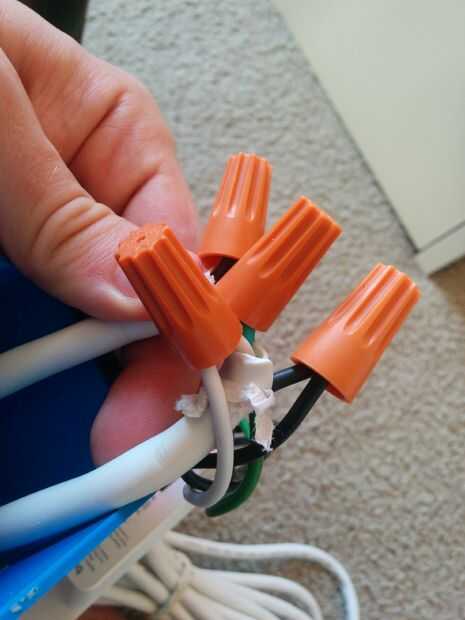

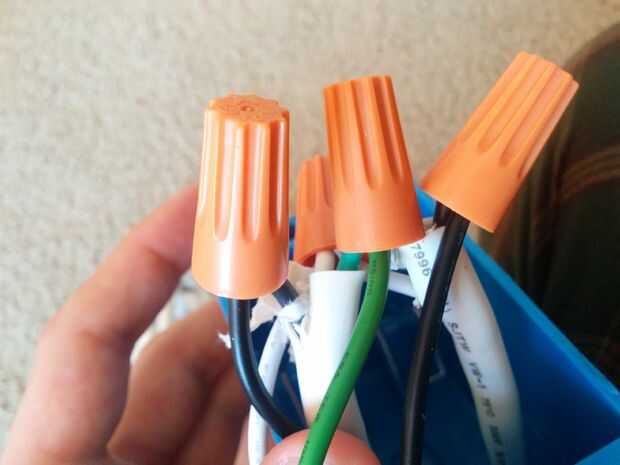

Tomar el metal sobresale los alambres verdes 3, ponerlos juntos y enrosque un conector de XPT ellos uniéndose a ellos.
Hacer lo mismo con los cables blancos.
Tomar 1 cable negro de la WeMo y unir con 1 cable negro de un lado del cable de extensión con un conector XPT.
Tomar el otro cable negro de WeMo y unirlo al cable negro del otro lado del cable de extensión.

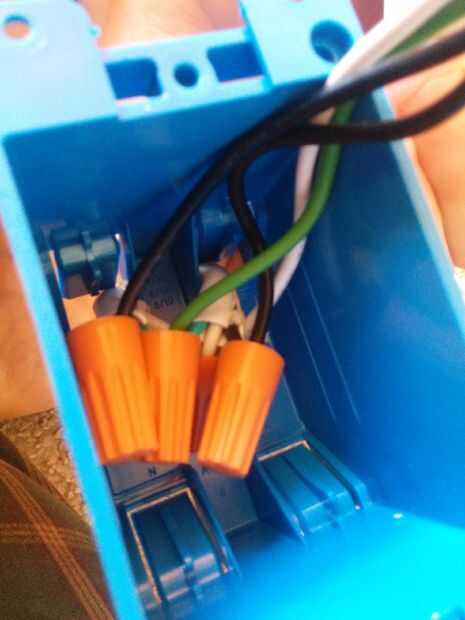

Termine con el cableado. Toma tu destornillador y empuje todos los cables dentro de la caja azul y atornillar los tornillos que conectan la WeMo a la caja.

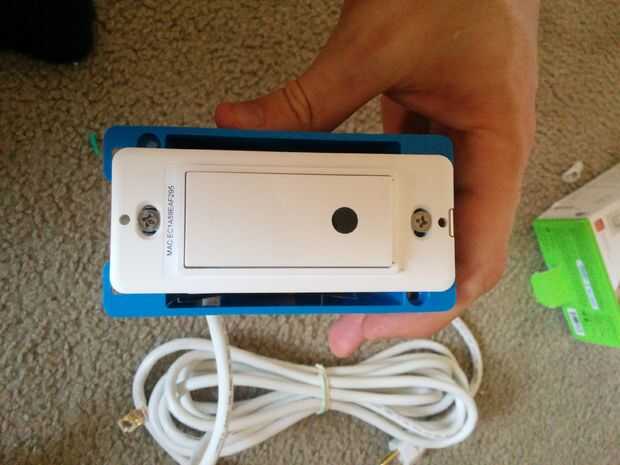

Al final el cuadro debe buscar como la foto de arriba.
En este punto la caja es bastante segura. No podía lastimarse a menos que se podrían meter los dedos en esas hendiduras poco y tocar los cables que están cubiertos por conectores XPT. No sé si la caja todavía funciona aunque y es hora de averiguar.
Seguir adelante y enchufe el cable de extensión en una toma de corriente. Verá una luz verde en el WeMo comienza a parpadear. Si ve que está bueno para ir. Yo recomiendo no conectar el cable y utilizar conductos con cinta adhesiva para sellar las rendijas en la caja. Después de haber terminado es hora de unir a la olla y cocinar algunas cenas.
