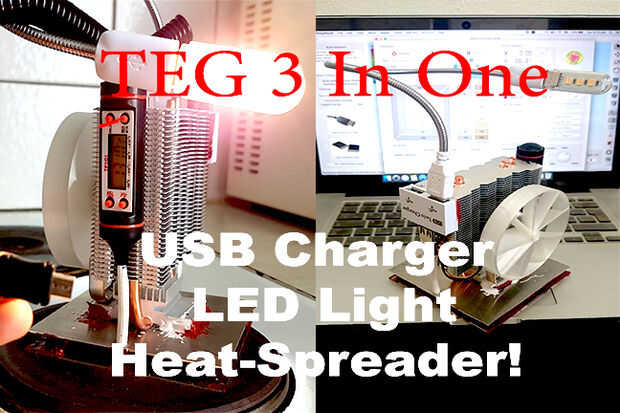

Paso 1: Cómo se hace:
Coloque el módulo TEG en la primer hoja de aluminio con alguna pasta de disipador de calor.
Fijar con alguna silicona térmica (en los bordes).
Poner el otro módulo TEG arriba la primera de ellas con un disipador de calor pegar entre así (si quieres apilarlas, o usted puede poner al lado uno al otro).
Haga dos agujeros en la segunda hoja de aluminio de los dos lados (uno de los cables del sensor de temperatura) y uno de los cables de alimentación.
Poner el sensor de temperatura en la primera hoja de aluminio y fijar con una gota del disipador térmico pasta y cubrirlo con silicona térmica.
Colocar la segunda hoja de aluminio en los módulos con algunas pasta del disipador de calor en el medio.
Fijarlos con alguna silicona térmica.
Poner el aluminio enfriador en la segunda hoja de aluminio con algunos pasta del disipador de calor en el medio y fijar con silicona térmica en los bordes.
Fijar el motor de corriente continua lo que te gusta.
Fijar la unidad de temperatura en el lado con alguna silicona térmica.
Fijar la unidad USB con el ladrón USB en el otro lado.
NOTAS:
Prestar atención al lado frío y caliente de los módulos.
Elegir un motor que necesita menos corriente que la usé.
Elegir una silicona térmica y disipador de calor pasta que puede manejar la temperatura o más para la seguridad.
Alambre el dos 4.seca en paralelo si quieres más actual, depende de la configuración y el módulo USB.
Este modelo TEG puede ir hasta unos 250.
Hacerme cualquier pregunta. Me pregunta si desea imprimir de mi archivo STL para 3D el ventilador.
¡Que te diviertas!
Saludos,
Rajaa
