Técnica fácil para Bootloading Atmega328pu y Atmega328p-pu # Xolcano (2 / 3 paso)

Paso 2: Cableado a programador AvR Arduino uno

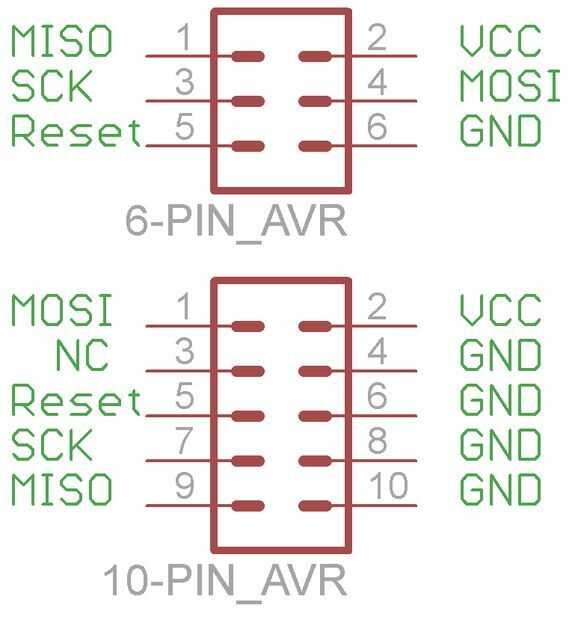

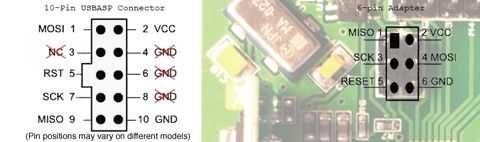

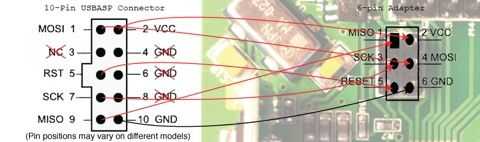

ICSP Arduino tiene 6 pines y programador Avr tiene 10 pines, ahora tienes que conecte con cuidado el pasador según el diagrama 2

Arduino (6 pines)---10 pines en AvR

MISO(1)---MISO(9)
SCK(3)---SCK(7)
RESET(5)---RESET(5)
VCC(2)---VCC(2)
MOSI(4)---MOSI(1)
GND (6)---GND (4,6,8,10) usar cualquier pin
