Técnica: Fabricación Digital de mano (4 / 8 paso)

Paso 4: Uso de plantillas

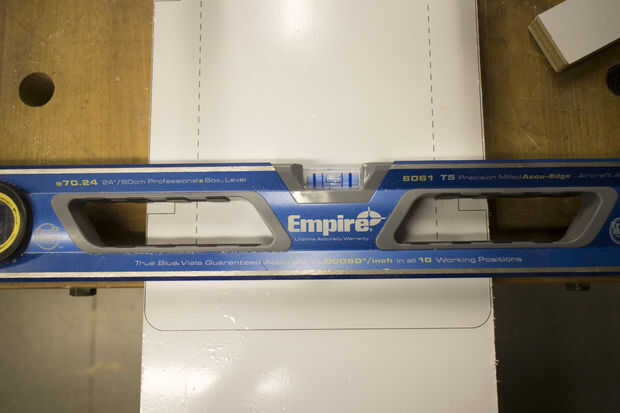

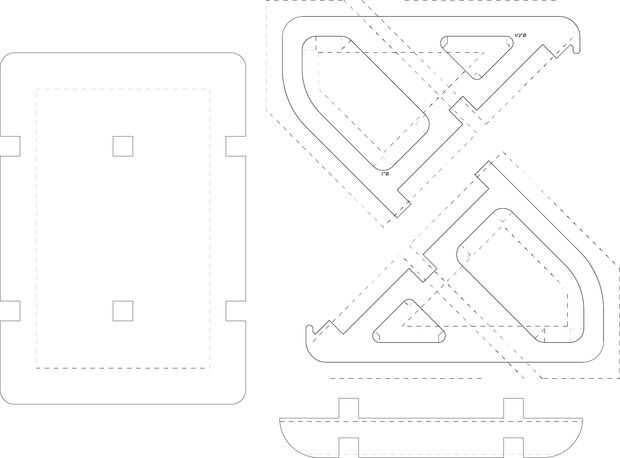

Viendo cortar cualquier cosa con una mano alzada (como un rompecabezas), los mejores resultados usted puede conseguir venir una guía rígida fijada a la obra. Para poder utilizar a una guía rígida junto con plantillas impresas, medí el desplazamiento desde el borde de la hoja de jigsaw al borde de la base. Las líneas discontinuas que ves en la plantilla para la colocación del protector rígido y garantizar cortes rectos y precisos. Guías obviamente no funcionarán para las secciones curvas, tienes que globo ocularlos e ir poco a poco.

Este proyecto es pequeño, así que el tamaño de la madera contrachapada y el tamaño de la plantilla sólo tienen que ser 18 "X 24". Cualquier imprenta que arquitectos de servicios y los comercios de edificio tendrán plotters que pueden imprimir hojas de 4' X 8' y más grande, que a menudo es necesario para minimizar el desperdicio en un proyecto más amplio.

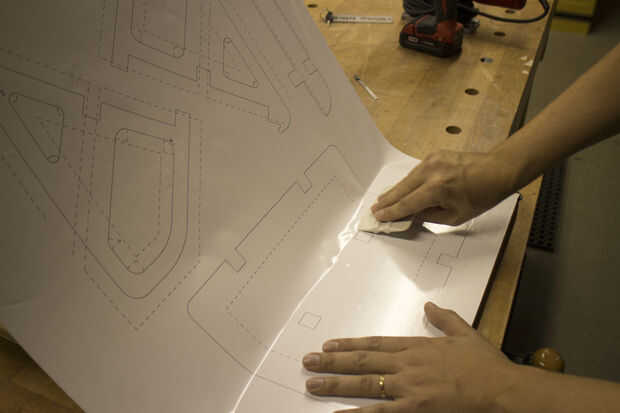

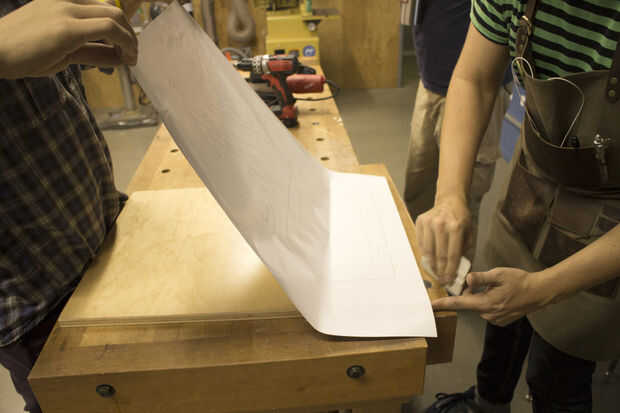

Con un pequeño adhesivo en aerosol, stick justo abajo de la plantilla y alíselo con una escobilla de goma. Una vez hecho esto, comencé el nivel de sujeción y conseguir primero los cortes grandes.
