Teclado MIDI sencillo Super - Super Simple teclado de MIDI (1 / 5 paso)

Paso 1: PCB 1

Si bien no es el objetivo de este tutorial, enseñar a hacer circuito impreso, vamos a pasar por cada paso. Si alguien necesita más información, hay varios tutoriales dedicados a construcción de PCB acá en Instructables.
1) Descargá el archivo de fritzing:
2) Exportá el circuito en formato PDF e imprimilo en una impresora láser, usando papel ilustración (no modifiques su tamaño!)
1) de pedazo de las Naciones Unidas Cortá (de una placa virgen de cobre de una capa) 20 x 7 cm.

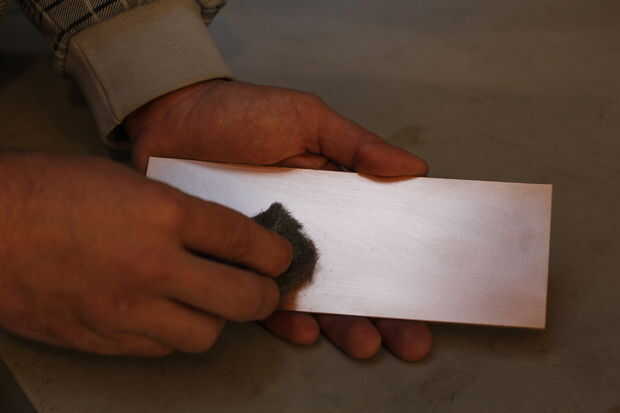

2) Eliminá huellas dactilares, manchas y demás impurezas usando un pedazo de lana de acero

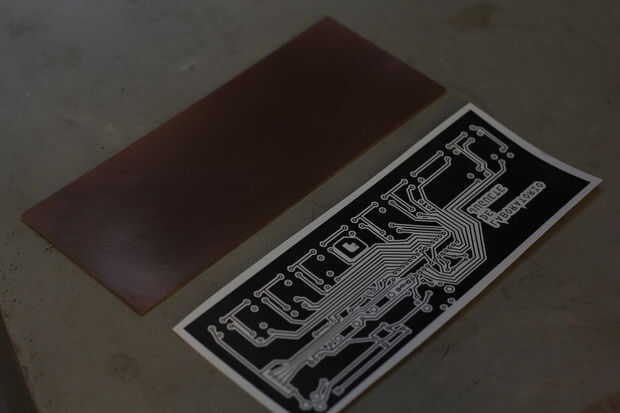

3) Recortá la impresión y colocala boca abajo sobre la placa

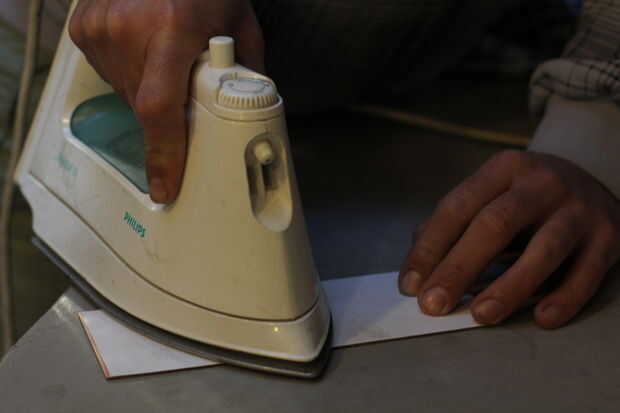

4) Calentá la plancha y colocala sobre el papel y presioná pecado mover por unos segundos para la impresión se adhiera a la placa.

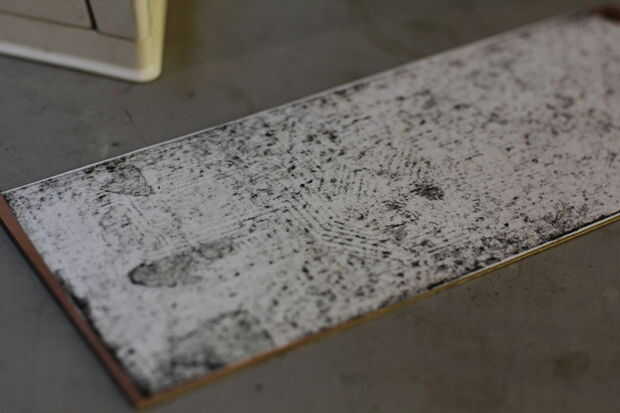

5) Presioná con los bordes de la plancha haciendo movimientos circulares. Continúa hasta veas el circuito a través del papel.

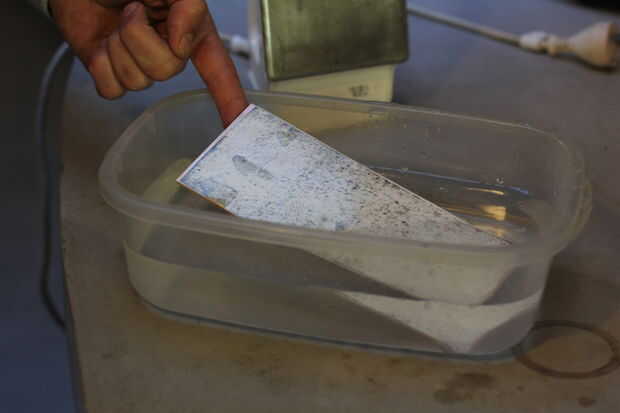

6) Sumergí la placa en agua y dejala por 30 minutos para la pulpa del papel se ablande.

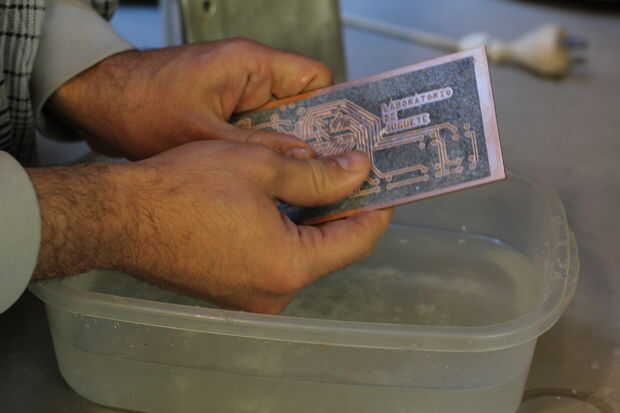

7) Sacá la placa del agua y comenzá a retirar con cuidado el papel de la placa

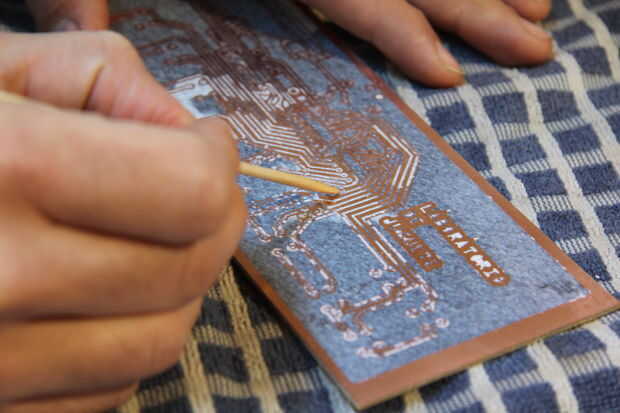

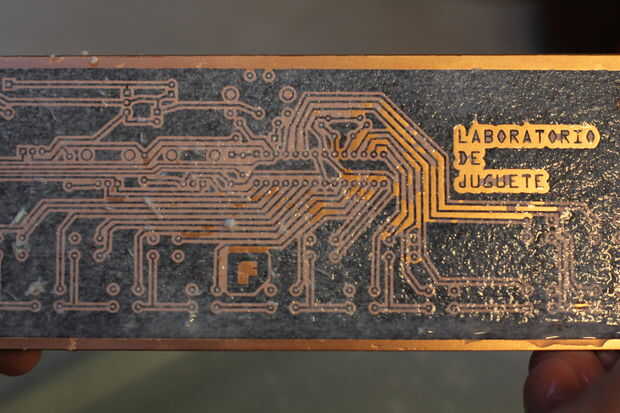

8) Todo resto pequeño de papel puede ser retirado con la ayuda de un escarbadiente o similar. La tinta quedará adherida a la placa. Es muy importante que retirés el papel de los agujeros por los pasan los componentes ya eso ayuda a la mecha (broca) a alinearse y perforar correctamente.

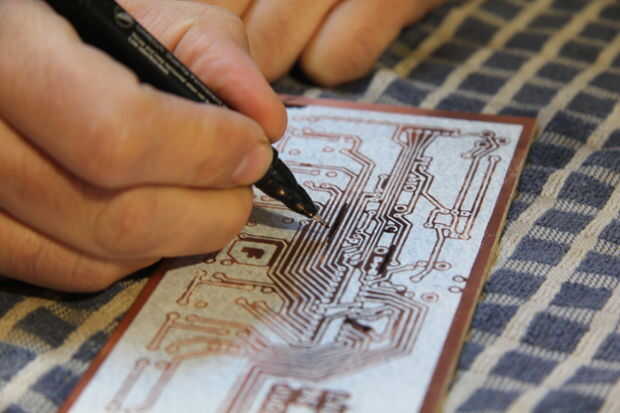

9) Es probable que en el proceso hayas levantado alguna otra traza. Si no son muchas, podés volver a dibujarlas con un marcador indeleble.  Si son demasiadas, no te preocupés. Es normal las primeras veces, simplemente retirá todo con la ayuda de la lana de acero y volvé a comenzar desde el paso 2.
--------------------------------------------------------------------------------
Pese que al propósito de este tutorial no es mostrar cómo hacer PCB, le mostraremos paso a paso. Si usted necesita más información, puede buscar a través de Instructables para ver Tutoriales dedicados para la fabricación de PCB.
1) Descargar y abrir el archivo Fritzing.
2) circuito de exportación como PDF e imprimirlo en impresora láser con papel brillante (no modificar su tamaño!)
1) cortar un trozo de 20 x 7 cm (2,75 x 7,87 pulgadas) de una placa de cobre acodado
2) quitar las huellas dactilares, polvo, manchas, etc. utilizando lana de hierro.
3) cortar la impresión y poner sobre el tablero (la tinta hacia el cobre).
4) calentar la plancha, poner sobre el papel y presione suavemente sin mover durante unos segundos. Esto pegará el papel al tablero.
5) Inicio mueve la plancha (usando sus fronteras) en círculos, presionando todo el tiempo. Después de unos minutos, todo el circuito se revelará suavemente a través del papel.
6) pone el tablero en el agua y espere unos 30 minutos para que el papel de suavizar
7) tomar la Junta fuera del agua y empezar a quitar todo el papel. Tinta seguirá siendo palillo al cobre
8) debe quitar cada pequeño resto de papel, con una palillo de dientes o similar. Incluso los pequeños agujeros en los rastros.
9) es probable que también Quite algunos rastros de tinta. Si no son demasiados, dibujarlas con un marcador de tinta permanente. Si son demasiados, no se preocupe! (ocurre mucho una primera vez) Eliminar todo rastro de tinta y papel lana de hierro, secar el tablero y empezar de nuevo desde el paso 2.
