Teclado infrarrojo de uso Palm con dispositivos Android (3 / 5 paso)

Paso 3: Conectarse Brainlink de teclado

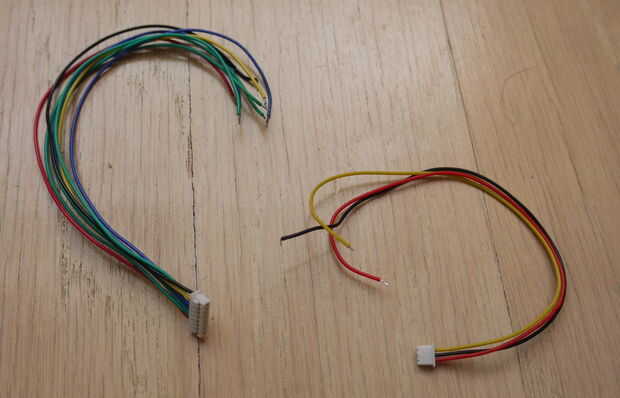

Se necesita un conector de anclaje que se adapta a los tres pernos de la izquierda en el puerto de 8 pines de Brainlink. Estos son conectores JST-estilo con 1,25 mm perno espaciamiento. Se puede utilizar un conector de tres pines (mi elección) o un conector de 8 pines. Usted puede utilizar el conector de 8 pines que viene con el Brainlink, pero entonces usted querrá pedir más de ellos (encontré 3 y 8 conectores baratos en ebay).

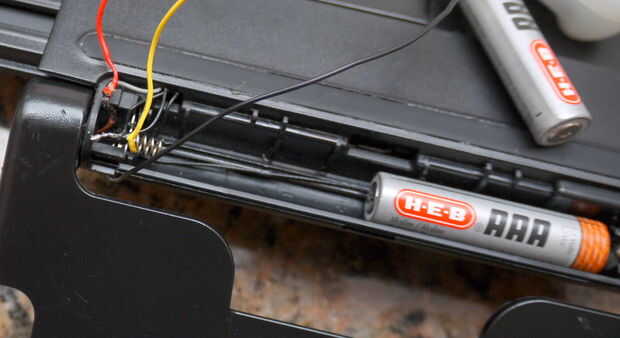

Abra el compartimento de baterías del teclado y retire las baterías. Cerca del lado negativo de las baterías, usted encontrará dos pares de cables conectados entre sí mediante un conector JST-estilo. Si los colores son como la mía, los cables negros son tierra (solo puede comprobar la resistencia entre el terminal de la batería menos y) y los otros colores (gris y marrón) son la señal.

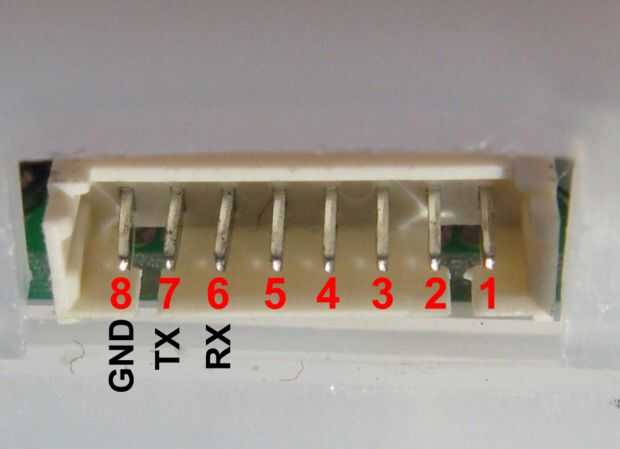

En su puerto de 8 pines de Brainlink, la conexión de la izquierda es tierra (pin de la izquierda de puerto de 8 pines) y el tercer pin de la izquierda es serial recibir. Soldar el cable a tierra en el conector de Brainlink a la línea de tierra en el teclado y el cable de recepción Brainlink a la línea de señal. Usted puede encontrar que no hay ningún espacio en el área de teclado para la conexión de la soldadura y el conector JST-estilo que fue dentro del teclado. Si es así, sólo quitar el conector JST-estilo y dos tríos de cables correspondientes de la soldadura (dos teclado cables a tierra y un conductor de tierra de Brainlink; dos cables de señal de teclado y una Brainlink recibieron wire).

Es tentador para desconectar al lado del IR LED del conector JST-estilo para salvar la vida de la batería. No lo hacen. La señal se cae aparte si haces eso. He comprobado con mi osciloscopio.

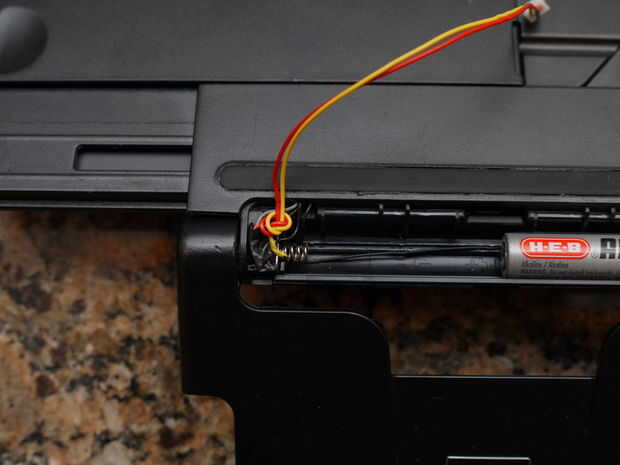

Hacer un agujero en el labio de la tapa de los cables de la correa de Brainlink a pasar, use cinta aislante para mantener las dos conexiones aisladas y un nudo pequeño alivio de tensión.

Finalmente, cuando todo está hecho, ocultar contactos irrelevantes en el anclaje de Brainlink o sólo cortar los cables irrelevantes.

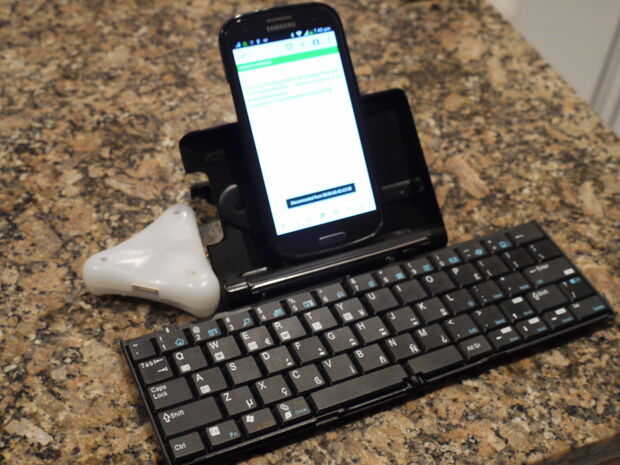

También puede pegar en alguna cinta de Velcro la Brainlink y el teclado para mantener el Brainlink en lugar.
