Techo convertible para silla de ruedas de vehículo (3 / 8 paso)

Paso 3: Paso 3: la barra de soporte

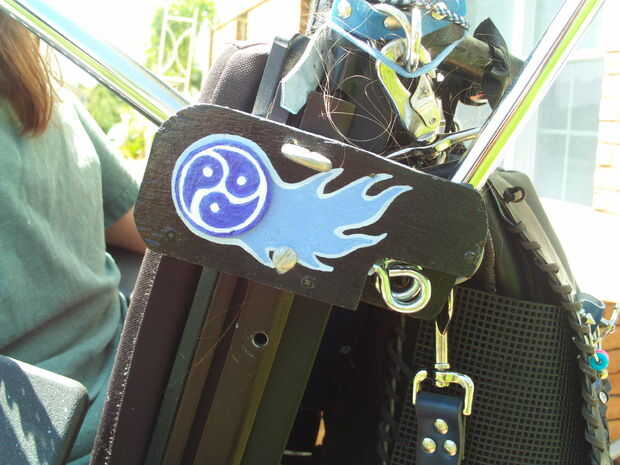

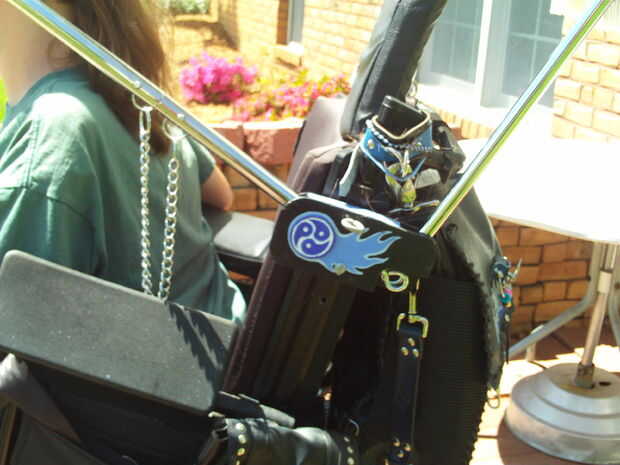

El soporte que pueda soportar las barras funciona creando ranuras que los polos se deslice y descansar.  Pensar en básicamente un soporte de asta de la bandera que tiene dos polos en lugar de sólo uno.  Este soporte es la parte más importante y es fundamental para hacer precisamente correcto.  Debe hacer dos soportes idénticos, de lo contrario el dosel no colgar correctamente montado.

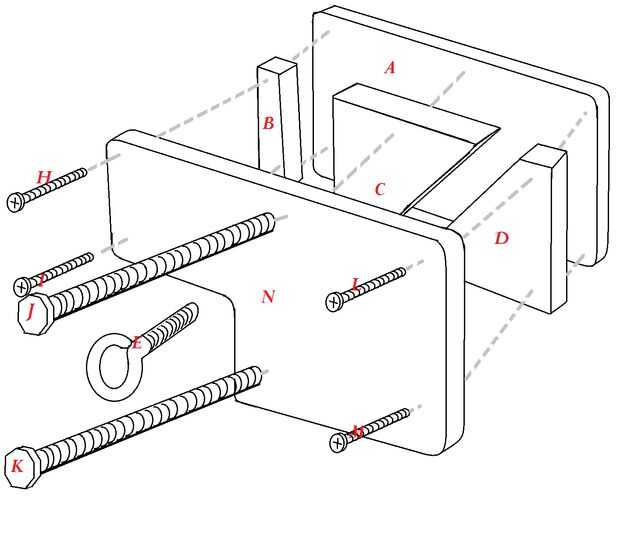

Para hacer la barra de soporte, se se intercalan juntos la madera en tres capas.  Pueden hacerse las dos capas externas de madera delgada pero fuerte.  El espesor de las piezas internas de la madera depende del tamaño de la barra y los ganchos de ojo que hiciste en el paso 2.  Las barras tendrán entre parte B y C y deslizar entre C y D.  El ángulo de estas partes internas varían según el ángulo del triángulo creado por la longitud y el ángulo de las barras.

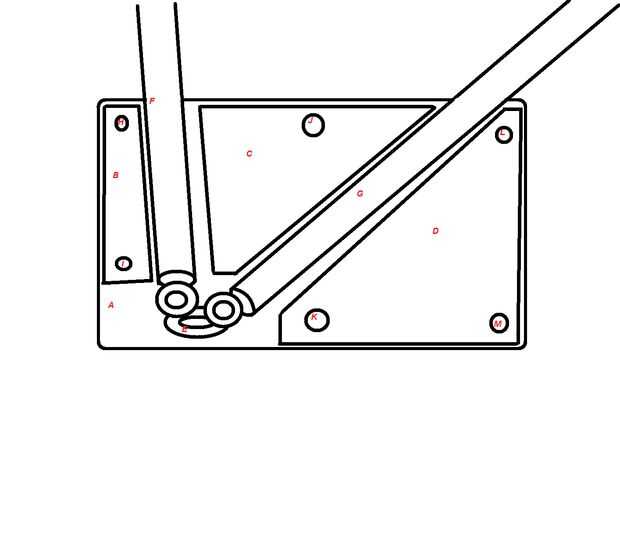

Para trazar los ángulos adecuados, sugiero sentado los polos que creó en el paso 2 en una hoja de papel.  Hacer una plantilla como abajo en la ilustración 2 partes B, C y D.  Recorta estas piezas y extienda como lo sería si lo monta.  ¿Los polos resbalará hacia fuera una vez montado o no hay suficiente espacio para los lazos del ojo?  Desea que el ajuste sea ajustado pero no apretado.  Por último, después de colocar las piezas interiores, corte una plantilla para la parte A.  Asegúrese de que todas las piezas encajan con las plantillas antes de cortar en madera.

Tenga en cuenta, usted tendrá que hacer dos soportes de la barra, uno para el lado derecho de la silla y otro para la izquierda.  Como hay un derecho y lado izquierdo, algunas cosas se invierten, así que si tu corte de madera, asegúrese de que el lado más agradable de la madera es exteriores.  Utilizar plantillas para dibujar las piezas utilizando una pluma de marca, entonces utilice una sierra de banda u otro tipo de sierra para cortar las piezas.  SIN EMBARGO NO ARME!

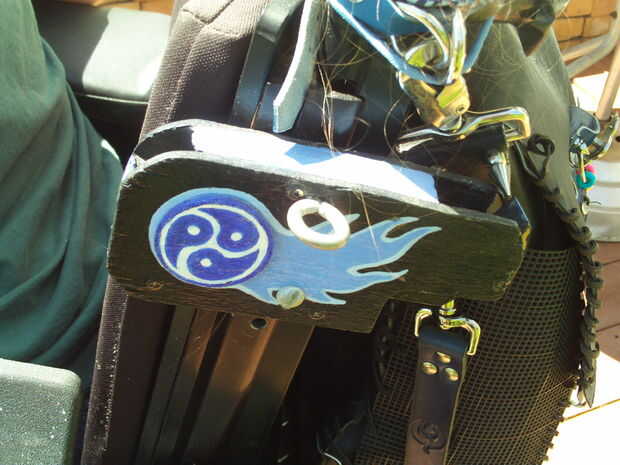

Nota: Tienes que redondear las esquinas de estos soportes.  Se pegan algunos, y entonces no quiere riesgo lesiones si alguien topa en la esquina de uno de los soportes expuestos.  En lugar de la armella se muestra como parte E, para mina taladré un agujero en la parte A para la inserción de una cerradura.
