Paso 5: La parte Blinky (con el LM3915)
No entraré en los detalles de la configuración básica ya que la hoja de datos hace un mejor trabajo.
Pero aquí están algunos consejos:
-Las salidas son poco activo. Para conectar los LEDs + y al chip.
-No usar una resistencia para los LEDs.

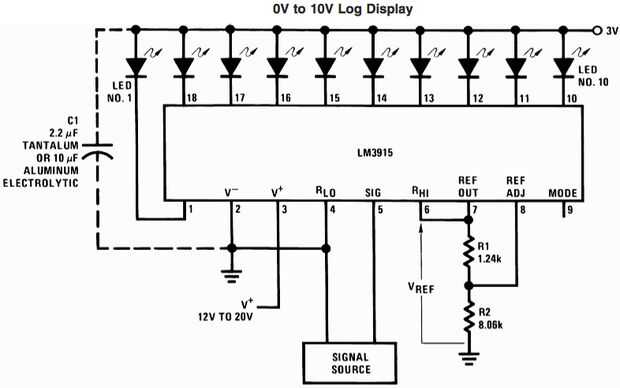

-La entrada en el esquema tipo de parece deben estar conectados a los pines 4 y 5 pero esto no es cierto. En cambio pin 4 va al suelo.
-Desde el esquema supuse que LED1 en el pin 1 se ilumina en el volumen más bajo pero que parecía ser el más alto volumen, tipo de. Brillaba débilmente a veces si pongo en un LED azul brillante pero no con un LED rojo... Extraño.
Creo que el perno de conexión 9 a + va a poner el chip en el "bar modo" (donde el LED más alto y todos los de menor valor toda la luz hacia arriba) en contraposición a "modo de punto" (donde sólo un LED está encendido a la vez). Pero realmente hacer cualquier cosa con pin 9 hicieron el chip todo wambly. Terminé dejándola desconectada y esto me dio el resultado más estable.
-Quería que ambos cuernos a la luz hasta simétricamente. Pero cuando poner 2 LEDs en paralelo en el salida un LED sería mucho más brillante que el otro. Debo intentó ponerlos en serie pero estaba en un apuro.
-En cambio, me poner un LED en cada salida y extendió los hilos para caber dentro de los cuernos.
-Los pines 1, 9, 14,15,16,17 y 18 están todos desconectados.
-Pin 10 siempre está encendido. (después de algún trucaje)
-Ajuste de las ollas en las patillas 7 y 8 hechos los LEDs encienden alternadamente. Uno parece ser para la calibración y la otra podría ser para la sensibilidad. Quién sabe...
Así que el chip LM3915 tomó algunos retoques antes lo conseguí yendo pero trabajó bien para este espacio Viking.
