Paso 3: Construir el tablero de la muestra
![]()
![]()
![]()
![]()

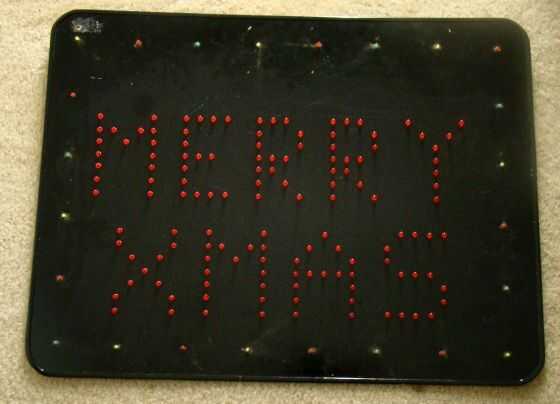

Después de descubrir las matemáticas, es hora de poner LEDs para hacer el tablero de la muestra. Los LED están montados a un 0.25″ cartulina gruesa perforando dos estrechamente espaciados los pequeños agujeros (3 mm de separación) (tamaño 0.8 mm) en cada posición de LED. Las patas de los LEDs se insertan insertada en los agujeros y están dobladas en la parte trasera de la cartulina, donde se sueldan a las cadenas de la forma. Esto mantiene los LEDs bastante apretado. Para colocar los LEDs y los personajes a igual distancia, primero imprimí los mismos caracteres exactos en papeles con círculos redondos (tamaño de LEDs) y pegado en el tablero utilizando cinta adhesiva (ver fotos abajo). Cada círculo entonces proporciona una referencia para perforar los agujeros para LED específico. Los círculos son 0.5″ aparte. Puesto que es una cartulina, la perforación no fue que doloroso. Me tomó unos 30 minutos para perforar agujeros para los 134 LEDs (no malos). Los LEDs de frontera están encadenados en una manera similar.

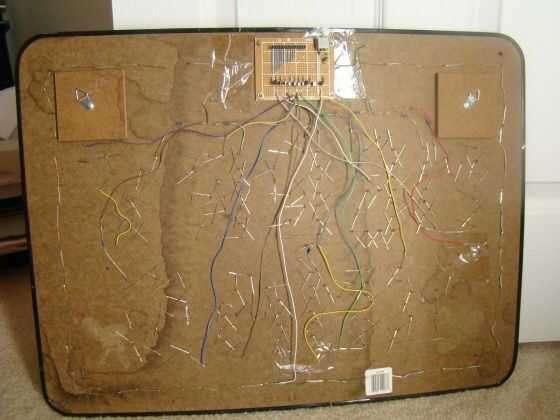

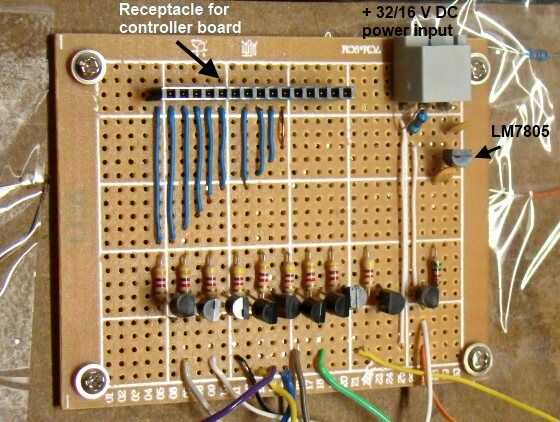

La unidad de controlador de LED, que consta de diez transistores (9 caracteres) y 1 de frontera LED está conectada en la parte posterior de la cartulina. Tiene un receptáculo hembra encabezado para recibir las señales de control de lógica de la tarjeta controladora, que discutiremos a continuación.
