Tazas interactivos (3 / 10 paso)

Paso 3:

Conecte el blindaje de audio con el arduino y conecte el altavoz a la pantalla de audio. Los siguientes son maneras de conectarse cada uno los sensores, o LED para el arduino y el pan. Sin embargo, tenga cuidado de no todo lo soldar primero. Usted necesitará los Imagínate más tarde cuando se conecta a los vasos.

A. flex Sensor

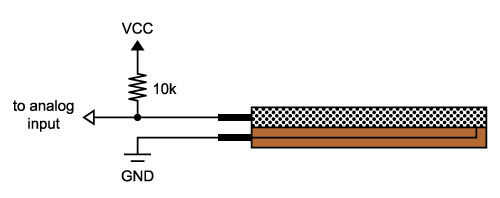

Para conectar el sensor de flex(bend) ver el diagrama.

La entrada analógica debe ir a analógico (0) para este y se utilizó un tablero de pan para conectar las resistencias a Vcc ya que vamos a usar el poder de Vcc en muchos nodos.

Puede probar si funciona este sensor mediante el código:
void setup()
{Serial.begin(9600);
}

void loop()
{
sensor de int grados;
sensor = analogRead(0);
grados = mapa (sensor, 768, 853, 0, 90);

Serial.Print ("entrada analógica:");
Serial.Print(sensor,DEC);
Serial.Print ("grados:");
Serial.println(degrees,DEC);

Delay(100);
}
http://www.Sparkfun.com/tutorials/270
