Paso 2: Cableado de la electrónica
El microcontrolador Arduino es el cerebro de la operación que lleva a la entrada de micrófono analógica y la convierte en una señal digital que alimenta los LEDs de Neopixel. La batería LiPo nos permite tomar nuestra taza de la fiesta en cualquier lugar sin un cable molesto en el camino de nuestros movimientos de baile impresionante! Usé alambre de silicona como hace el relleno toda la electrónica en el caso mucho más fácil y es muy agradable trabajar con. De lujo.

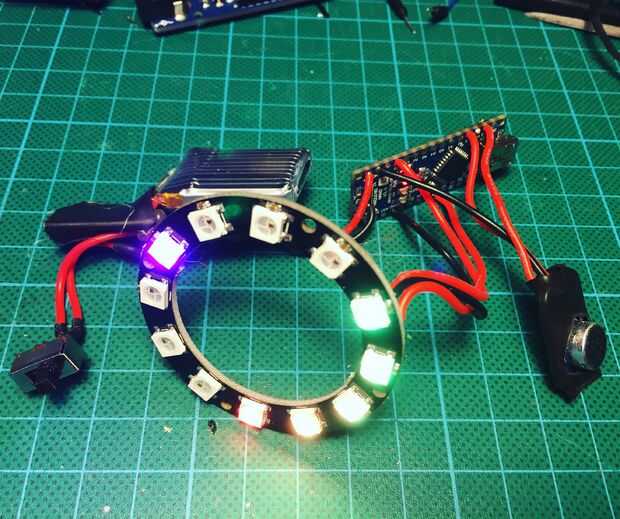

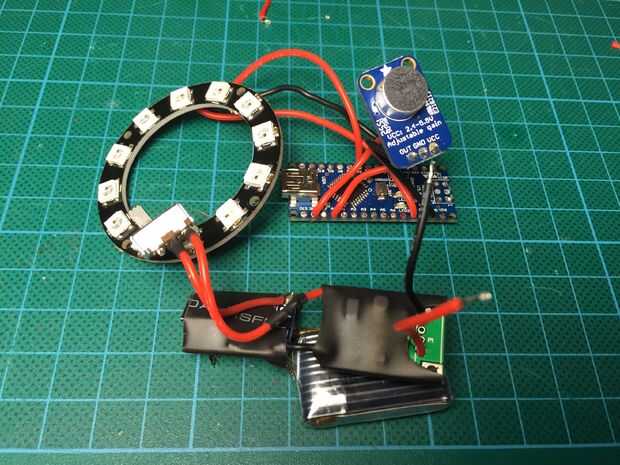

El circuito básico sigue este sistema;
Controlador de carga LiPo TP4056--> batería LiPo--> 5v--> convertidor Arduino Nano--> amplificador de micrófono--> anillo de LED de Neopixel
Conecte los 3, 3V y alfileres REF en el Arduino
El módulo de micrófono se conecta a 3,3 v, GND y A0 en el Arduino.
El anillo de Neopixel se conecta a 5v, GND y Digital pin 6 en el Arduino.

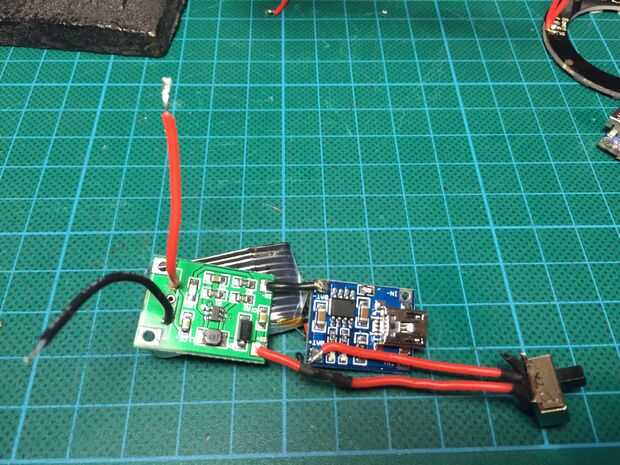

El convertidor y el cargador de lipo son encadenadas juntas, la foto muestra cómo está conectado.

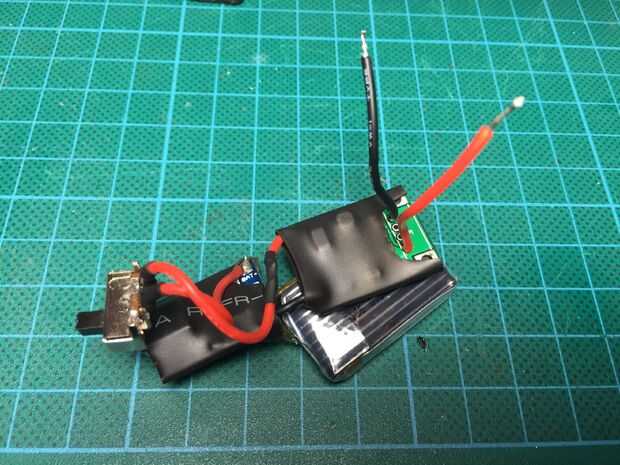

Añadir algunas del encogimiento del calor para evitar cortocircuitos y un encendido apagado interruptor en línea con la batería.
Electrónica - hecho!
