Tarjeta plegable chapa llave (4 / 7 paso)

Paso 4: diseño

En el momento de construir esto, no pude encontrar un software que quería darme curvatura compleja que estaba buscando. Quería tener las curvas sutiles de una llave con mango cónico. Así que yo redacté la manera antigua.

Teoría: Si usted dobla algo, puede tratarlo como un rayo. La parte superior se extenderá debido a tensión y se comprime la parte inferior, pero la línea central absoluto, conocida como el eje neutro, no. Utiliza el medio exacto del grosor del material como mi eje neutro y calcula los radios de curva mediante una simple



.

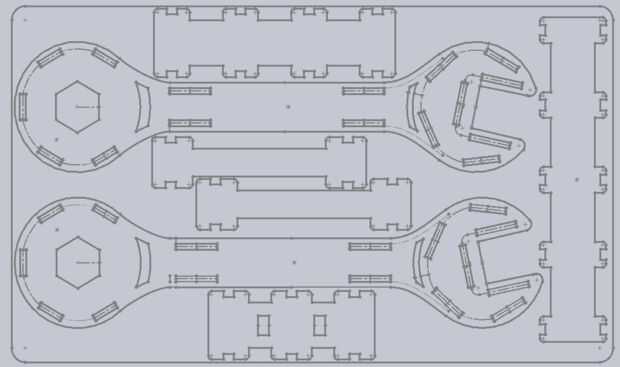

Elegir.024'' espesor aglomerado, disponible en Amazon, me fui a trabajar. Todo fue fijado en forma paramétrica, por lo que si ha cambiado una variable, cascada abajo el diseño. Usando esto para la anchura de la ranura, con una tolerancia de.05'' a ambos lados, cambió el diseño.

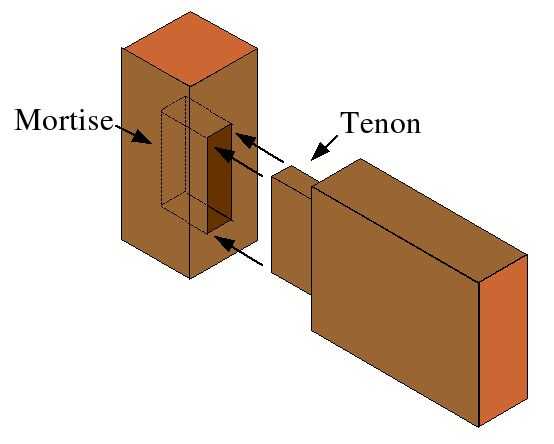

El diseño en general utiliza un diseño de mortaja y espiga de uso general en carpintería. La espiga toma la forma de las lengüetas que encajan en las ranuras.

Las espigas tienen una muesca que es específica para el espesor de una moneda de diez centavos, por lo que una persona puede utilizar una moneda o un destornillador para girar y doblar las piernas en direcciones opuestas, tal modo de fijación las piezas en su lugar.
