Paso 5: Añadir los LEDs y baterías
Primero trataron de colocar los LEDs con pegamento conductivo, pero encontré que no es un buen pegamento, se escama y se caen, los LEDs vienen suelta y dejar trabajar, luego caería. También solían correr y manchar el papel. No se recomienda aquí.
Yo estaba preocupado que suelda quemar mi papel, pero resultó que funciona muy bien, siempre y cuando utilice un alambre muy fino de soldado con flux y trabajar rápidamente con un ligero toque. Calienta los cables LED brevemente con la punta de mi hierro y tocó el alambre de soldado a la punta mientras corría arriba y abajo el plomo (que se presionó contra la cinta de cobre). No adecuado procedimiento de soldadura, sé, pero quería evitar poner demasiado calor en mi papel. La soldadura fluyó perfectamente, fijar sólidamente el plomo para el cinta de cobre, y no quema el papel.

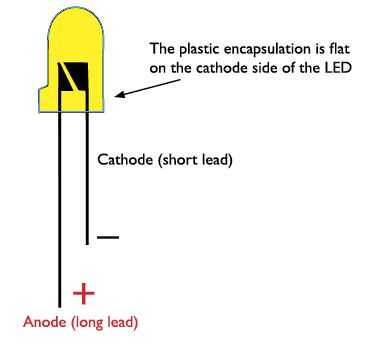

Tienes que prestar mucha atención a la polaridad cuando se trabaja con LEDs. Se sólo se encienden cuando los ánodos están conectados a la + lateral de la batería y el cátodo está conectado al lado negativo. No dañará el LED si desastre--simplemente no se enciende. Y después de todo el trabajo que has puesto en la tarjeta hasta el momento, sería una gran vergüenza a esta parte. Así que mirar mi dibujo de LED y las instrucciones impresas en la descarga con cuidado.

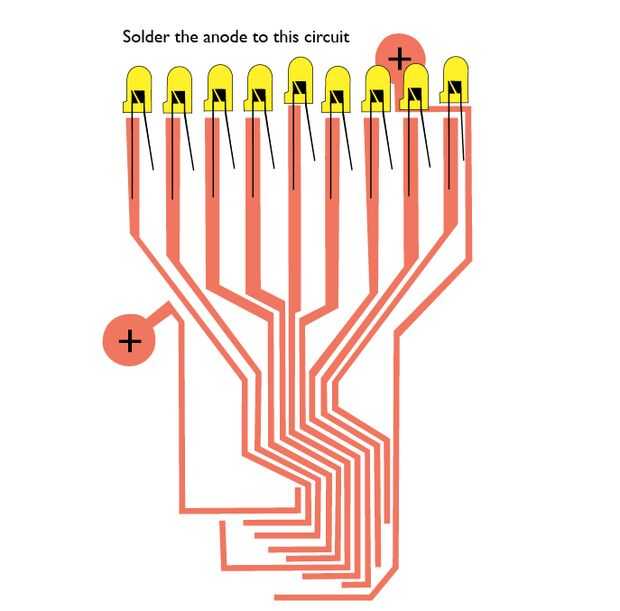

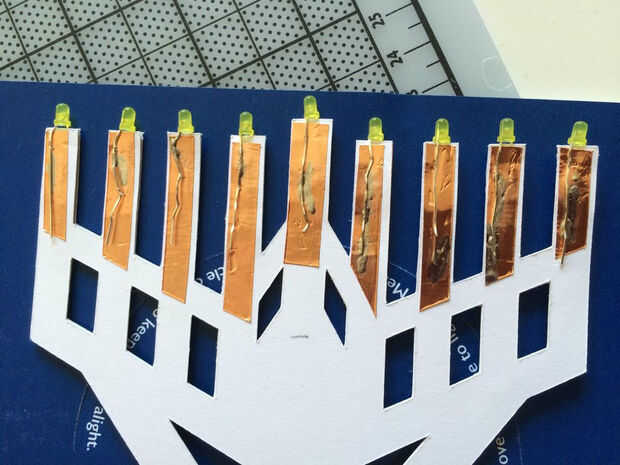

Comenzará por soldar los ánodos LED 9 al lado del circuito de pop-up de la plantilla como se muestra en el dibujo 2. Luego se pega la pieza intermedia, el Menorah simple cut-out sobre el soldado + circuito, doblando el los cátodos frente a la pieza media por lo que no pueden hacer contacto con el + el circuito y se puede soldar a la cinta de cobre en el frente.

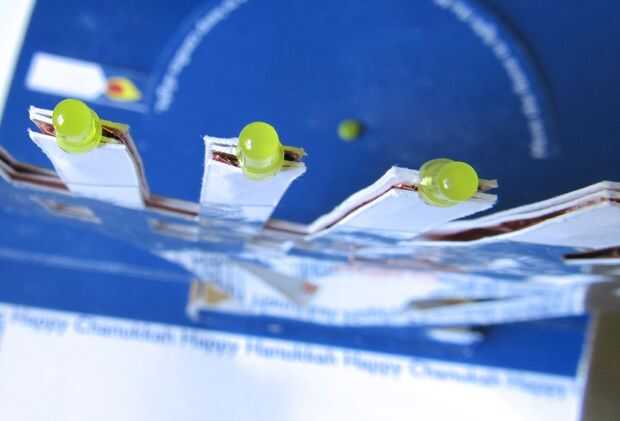

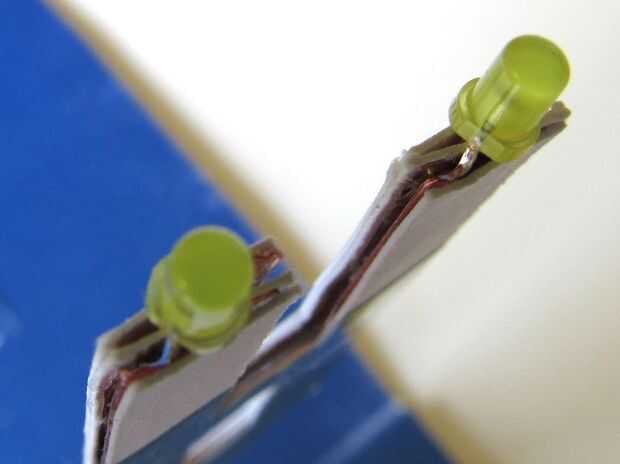

Fotos 4 y 5 muestran estrecha ups de las "velas" terminadas y cómo separa la pieza media el ánodo y el cátodo.

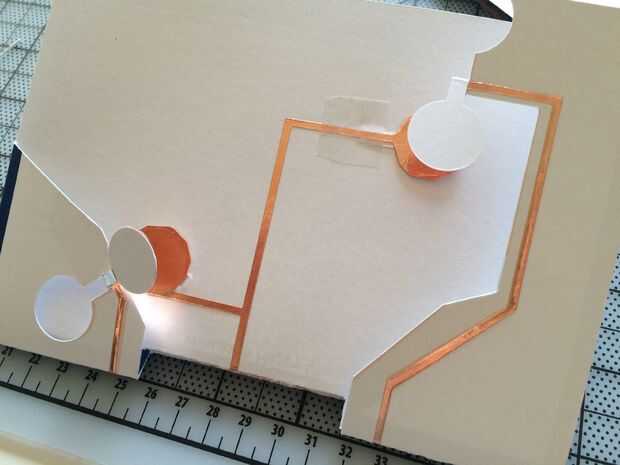

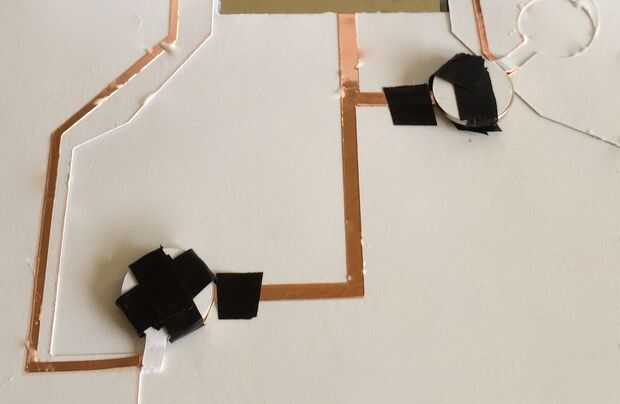

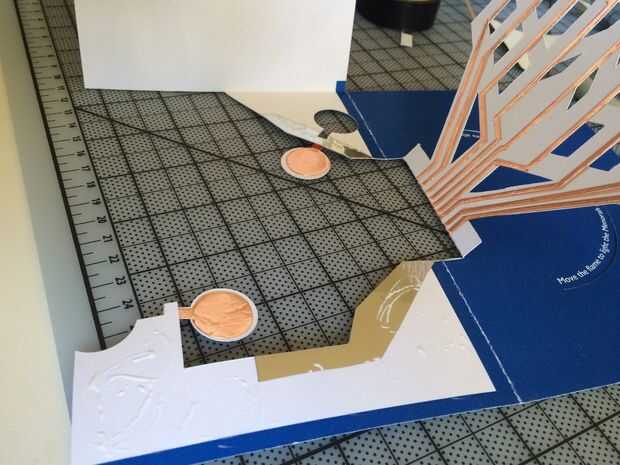

Doblar el soporte de la batería ronda en el lado positivo, como se muestra en el cuadro #6, luego doblar y pegar la tarjeta para que el portapilas en el plus y minus lado enfrentarán. Inserte las Pilas de celda de moneda de litio de CR2032 3v (otra vez, asegúrese de que usted tiene al plus y menos lados derecha--la plantilla mostrará), cinta juntas para obtener un buen contacto.
No pegar nada todavía...
