Tapsterbot 2.0: Delta brazo (3 / 6 paso)

Paso 3: Coloque los imanes de barra en los acopladores

Nota sobre polarity: Asegúrese de que el extremo del imán que se conecte al brazo del Servo es la polaridad correcta, es decir, eso él atraerá al brazo del Servo, no rechazar

  1. Similar a cómo insertan los imanes en los brazos de Servo, coloque el imán de barra (con la polaridad correcta) a la prensa
  2. Alinee el imán con el orificio grande en el acoplador, que usted sostenga en su lugar con los dedos
  3. Apriete lentamente el tornillo, asegurándose de que las ranuras del imán suavemente en el orificio
  4. No apriete demasiado! El imán en la abrazadera hasta que quede a ras con el plástico, pero se detiene allí

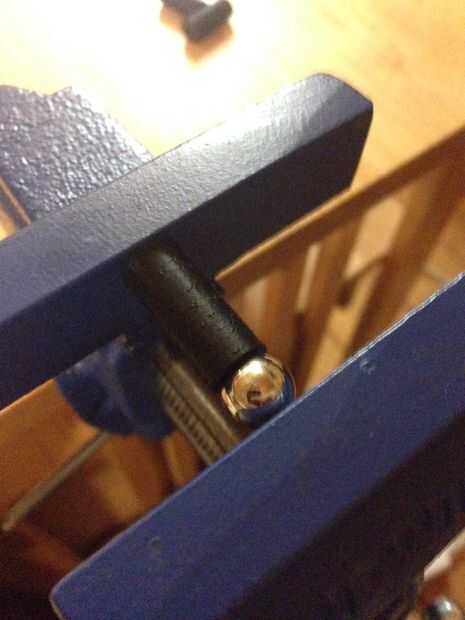

  5. Abrir el tornillo lo suficiente para un rodamiento de bolas para colocarse sobre el imán
  6. Poco a poco ajustar el rodamiento de bolitas en el imán, parando cuando el rodamiento de bolitas se sienta apenas bien en el plástico

Este último paso hará una leve hendidura en los agujeros del imán, que permite el rodamiento de bolitas caber cómodamente en lugar permitiendo todavía para funcionar con eficacia como un joint

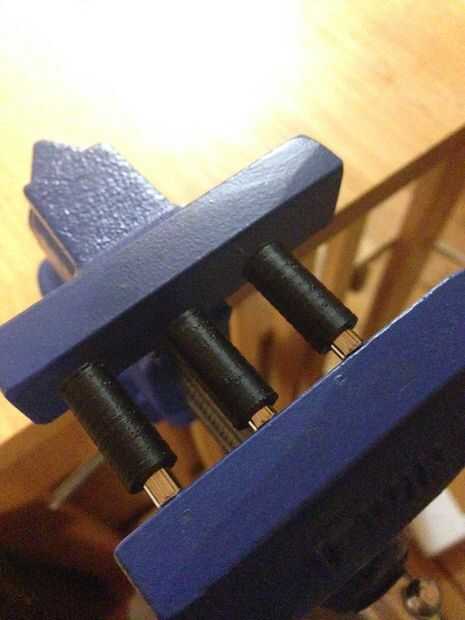

  • Ahora realice los mismos pasos con los acopladores, los 11 restantes. Como indica el cuadro, usted puede probablemente hacer acopladores múltiples a la vez, como sus permisos de tamaño de tornillo
