Tapón acrílico admisión deflector (1 / 4 paso)

Paso 1: Marcar el círculo

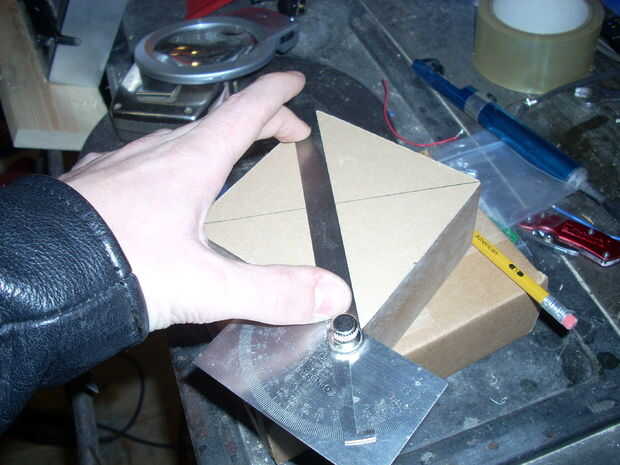

Utilizando un borde recto (o cualquier práctica pieza de material plano tenga a mano), marca líneas de esquina a esquina en su bloque de acrílico. Repita en el otro lado. Esto le ayudará a centro del círculo que desea dibujar y ayudar a centrar el proyecto para el montaje en el torno.

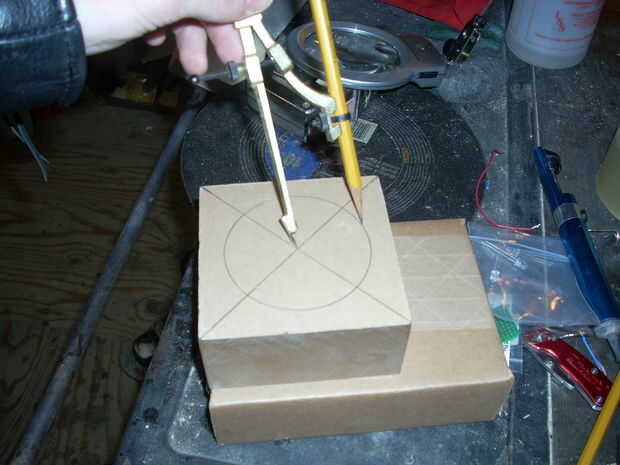

A continuación, mida el diámetro de su puerto de entrada que va tapando. La mía es un puerto de entrada de 3", va a necesitar establecer mi brújula en el radio, 1 1/2". Empuje el punto de la brújula dentro de las líneas que se cruzan en el bloque de acrílico y dibujar el círculo. Ahora, agregar sobre un 1/4" a la medida del radio de su brújula, querremos una pestaña para evitar que el enchufe se hunda completamente en la ingesta. Marcar el círculo de la misma manera. Voltee el bloque de acrílico y hacer el mismo círculo en el otro lado, esto (y las líneas) le ayudará a centrar la placa de montaje en el acrílico.

Montar la placa sobre el acrílico (usar un taladro para hacer algunos orificios para los tornillos de montaje) y saltar al siguiente paso para manejar el exceso de material de corte.
