Paso 12: La parte del relé 2

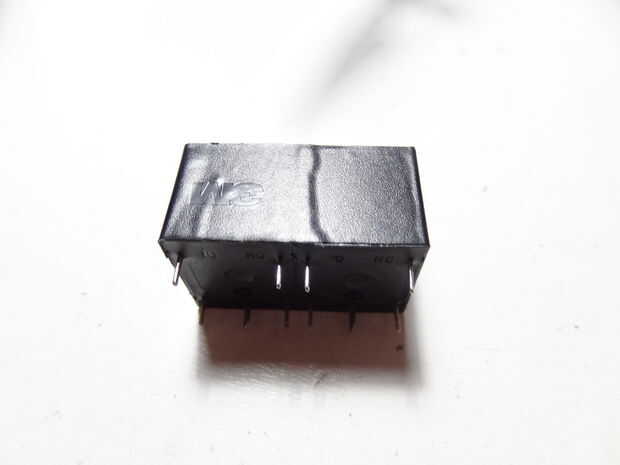

En primer lugar permite ponerlos uno al lado del otro y envuelva con cinta aislante de algunos.

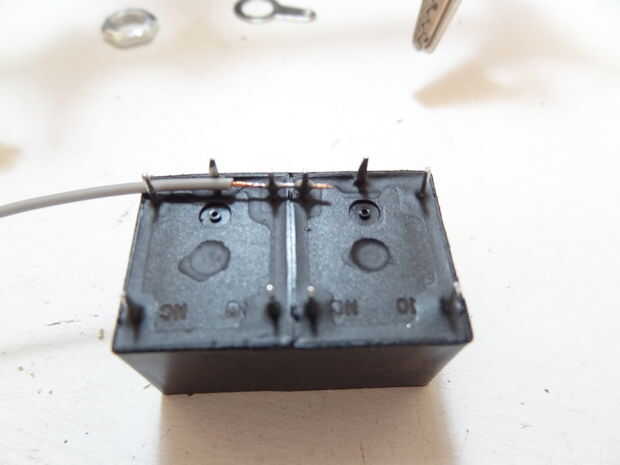

-Ahora que están juntos, coloque un cable conectando las 2 clavijas más cercanas uno al otro. Pertenecen a las bobinas de los relés.

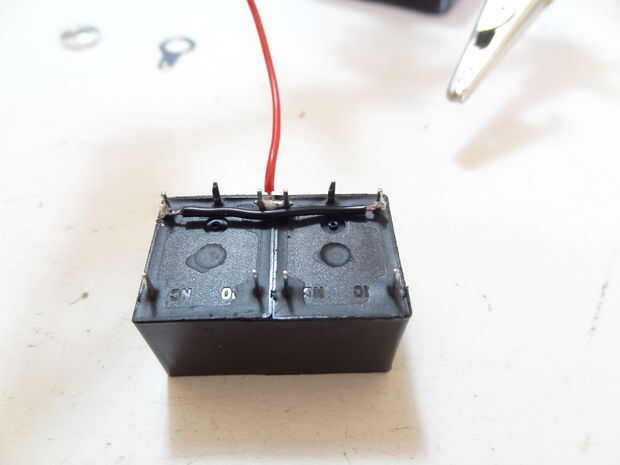

-Cable de los otros dos pasadores de bobina juntos.

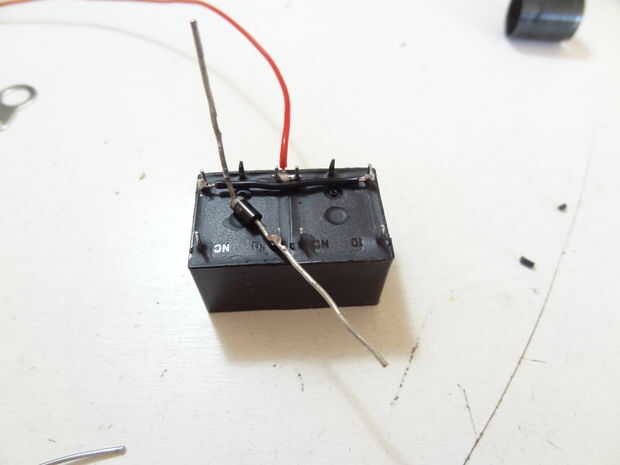

-Lugar un diodo en el normalmentecerrado pin de uno de los dos relés, escogí la izquierda una. El diodo debe tener la línea hacia el pin.

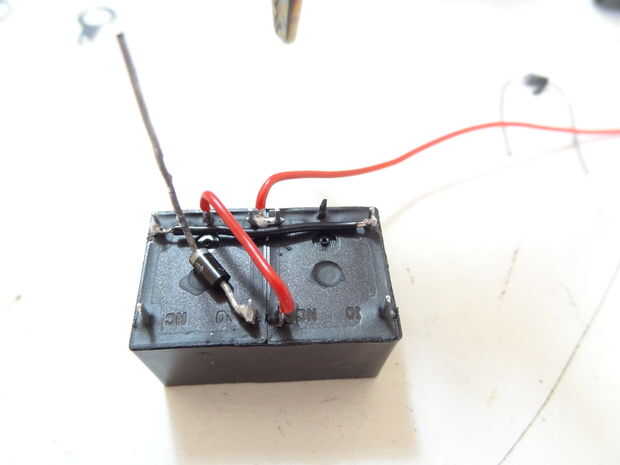

-Conectar el pin normalmente abierto del otro relé con el conector de entrada de la que uno que elige que tiene el diodo.
-Añadir un cable que sale de eso normalmente abierto pin (luego verás por qué).
-Agregar otro diodo al Pin de entrada del relé, la línea hacia el relé.

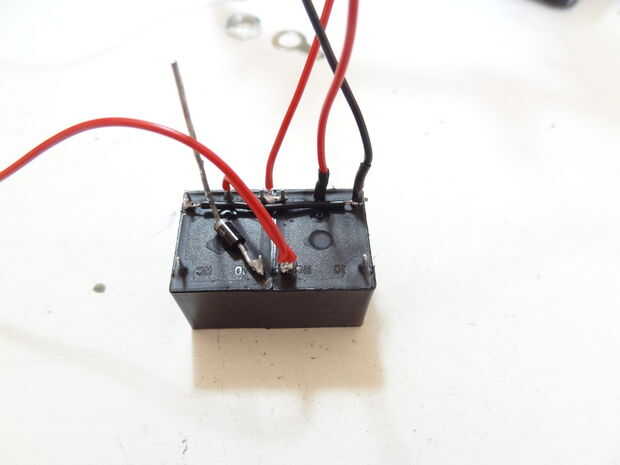

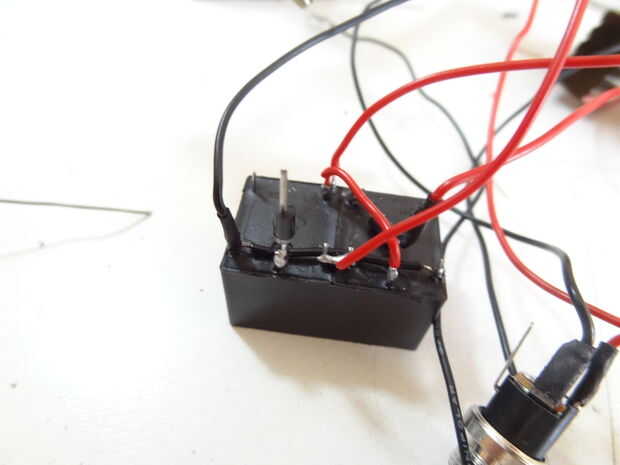

-Por último agregar un cable que va desde los dos pasadores extremo de la bobina, será una conexión a tierra y un cable a los pines de la bobina central que irá conectado al Pin 3 del 555 temporizador
