Cuando CNC mecanizado de dos caras de una pieza de trabajo, es importante asegurarse que la pieza de trabajo sea indexada correctamente cuando los bancos al lado opuesto. Por lo general se utilizan diversos métodos para lograr la alineación apropiada en la solapa como pasadores, volver a indexación, etc..

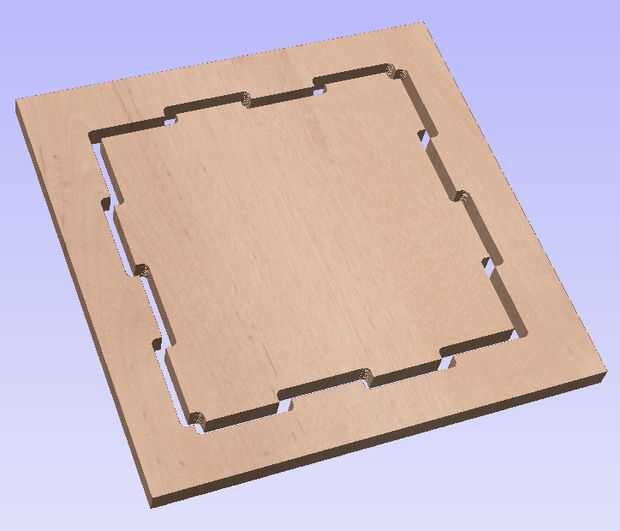

Recientemente me encontré con una técnica en la que el diseño de la pieza de trabajo se utiliza para alinearse cuando se gira. La pieza de trabajo interior y tablero de desechos externo tienen dedos simétricos a lo largo del eje X e Y. Estos dedos de bloqueo cuando se gira la pieza de trabajo interno y alinean la pieza de trabajo interno en la posición correcta.
El tablero de desechos externo se sujeta a la mesa de la CNC en todo el proceso de mecanizado. En primer lugar, se trabaja a máquina la parte superior de la pieza de trabajo interno como deseado. En segundo lugar, el perfil de Junta de tapa se corta el material. En tercer lugar, se gira la pieza de trabajo interno. En cuarto lugar, se mecaniza la parte inferior de la pieza interior (ahora en la parte superior) como deseado.
Dibujar los vectores de la tapa manualmente en Vectric/Aspire estaba desafiando así que escribí un "gadget" para atraerlos automáticamente. Una vez que los vectores se crearon es una tarea sencilla para crear una trayectoria de herramienta de perfil para seguir la línea central del vector.
Esta técnica parece funcionar bien con la madera y otros materiales blandos. Prefiero no utilizar fichas para sostener la pieza de trabajo interno como el lijado de la necesidad de pestañas. Lijar las fichas en el tablero de desechos externo es difícil mientras se sujeta a la mesa de la CNC.
