Paso 2: Configuración Terminal

Ahora es el momento para configurar nuestro XBees.  Nosotros primero cargar un nuevo firmware en con el X-CTU y luego ajustar los parámetros con la aplicación terminal favorito.  Necesitamos un XBee configurado como un Router al otro para un coordinador API.  Esto es porque estamos enviando datos desde el router, pero la única manera de recibirlo es configurarlo en modo API.

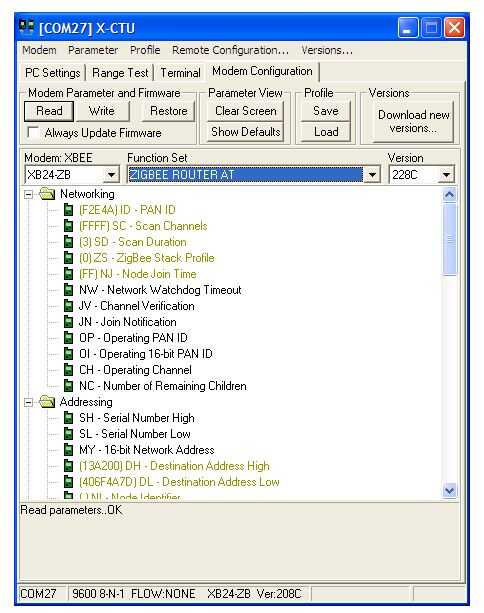

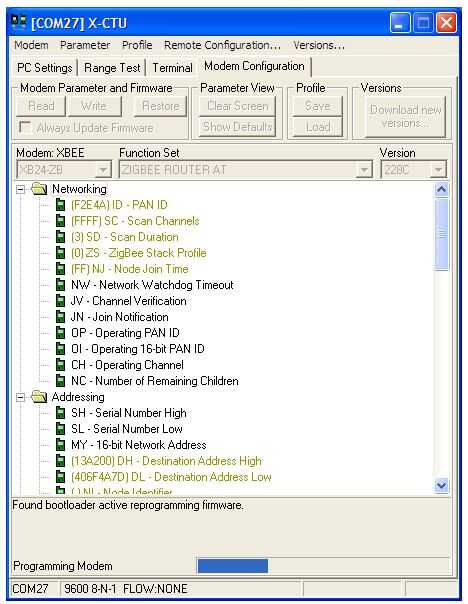

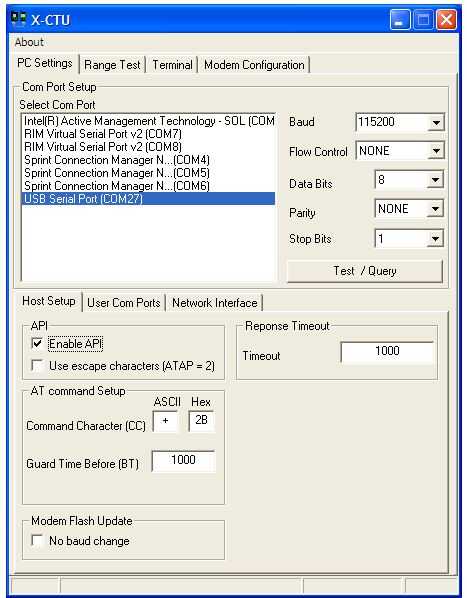

Enchufe el XBee Explorer en el ordenador con uno de XBees en ella ya.  Una vez en el X-CTU, seleccione el puerto COM correcto (generalmente conocido como "USB Serial Port") y marque la casilla "Habilitar API".  Ir a la pestaña de configuración de módem.  Haga clic en el menú desplegable de la izquierda y seleccione XB24-ZB.  Haga clic en el menú a la derecha del desplegable y seleccione ZigBee Coordinador API.  Haga clic en la casilla siempre actualizar Firmware y pulse escritura.  Después de unos minutos, se debe hacer cargar el firmware.  Ahora, saque este XBee y poner una "C" en él para que nos recuerde que es el coordinador.  Poner el otro XBee en y en el cuadro desplegable derecha, seleccione ZigBee Router en este momento.  Volver a la ficha Configuración de la PC y luego desmarque la casilla "Habilitar API".  Volver a la ficha de configuración de módem y luego presione el botón write.  Después de unos minutos, se debe hacer cargar el firmware.  Asegúrese de marcar éste con una "R" para que nos recuerde que es el router.

¡ Un momento!  Permanecer en el X-CTU.  Necesitamos a nuestro coordinador en X-CTU del programa porque es el modo API.  Cada vez que tenga un XBee en el modo API, tienes que configurar en el X-CTU.  Inserte el XBee con una "C" en él.  La casilla habilitar API de configuración de PC.  Volver a la terminal y tipeen "+++".  Escriba en "Doméstico" para restaurar los valores predeterminados de fábrica.  Escriba "ATDH0013A200" para configurar la parte alta de los enrutadores de dirección serial.  Escriba "ATDL la parte baja de la dirección serie del router" para configurar la parte baja de la dirección serie del router.  Escriba en "ATID 0" para el ID de la cacerola se establece en 0. Escriba "ATWR" para escribir los cambios.

En su aplicación favorita de terminal serie y conecta tu XBee Explorer con el XBee marcado con una "R", o el router.  Escriba los comandos siguientes después de escribir en "+++"!

1. ATDH 0013A200
2. ATDL aquí va la parte baja de la dirección serial de su Coordinador
3. ATID 0
4. ATJN 1
5. ATD02
6. ATIR 64
7. ATWR
